Transceptor pasivo por par trenzado BA621P-HAC

Transceptor pasivo por par trenzado SAFIRE

2 unidades transmisión y recepción

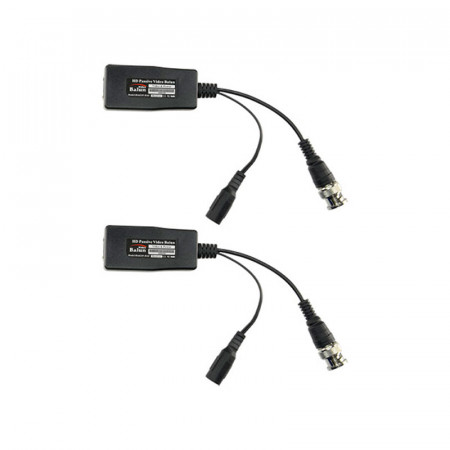

Transceptor pasivo de vídeo y alimentación por par trenzado Safire, 2 unidades para transmisión y recepción, específico para alta definición analógica (HD).

Optimizado para la transmisión de la señal de vídeo y alimentación de 1 cámara de alta definición analógica HDTVI o HDCVI mediante par trenzado. Sistema formado dos baluns, uno de los cuales hace de emisor (splitter) y otro de receptor (injector).

Disponen de conexión BNC (vídeo) y alimentación hembra (emisor) o alimentación macho (receptor) mediante jack, así como un conector RJ45 para el cable UTP que interconecta ambos baluns. De los 4 pares de hilos en el cable UTP usará 1 par para vídeo y 3 pares para alimentación. La señal de datos o audio se transmite a través de la onda portadora de vídeo en las tecnologías analógicas HD, como HDTVI o HDCVI.

La longitud máxima entre el extremo que se conecta a la cámara y el extremo que se conecta a la salida de vídeo depende de la resolución de la señal y de la tecnología de alta definición empleada:

- HDTVI 720p - 200 m
- HDTVI 1080p - 200 m
- HDTVI 4Mpx - 200 m
- HDTVI 4 K - 200 m
- HDCVI 720p - 400 m
- HDCVI 1080p - 250 m
- HDCVI 4Mpx - 200 m
- HDCV 4 K - 200 m
- AHD 720p - 350 m
- AHD 1080p - 200 m
- AHD 4 Mpx - 200 m

Protegido contra sobretensiones y descargas, diseño antiestático con excepcional rechazo de ruido.

Datos técnicos:

• Número de canales: 1 canal
• Alimentación: No requiere (Pasivo)
• Entrada/Salida de vídeo: BNC (macho)
• Entrada/Salida alimentación: Jack estándar (macho/hembra)
• Distancia de transmisión: HDTVI: 230 m (720p y 1080p) / HDCVI: 450 m (720p) y 180 m (1080p)
• Conector par trenzado: RJ45
• Crosstalk: 60 dB
• Impedancia de entrada: 75 Ohm
• Impedancia de salida: 100 Ohm
• Categoría de cable: UTP categoría 5/6
