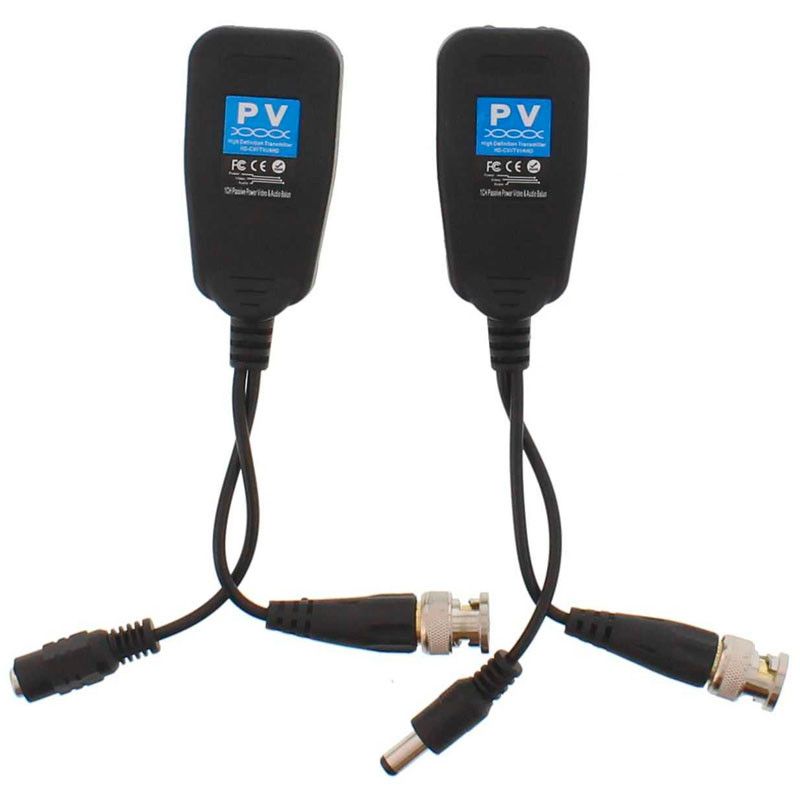

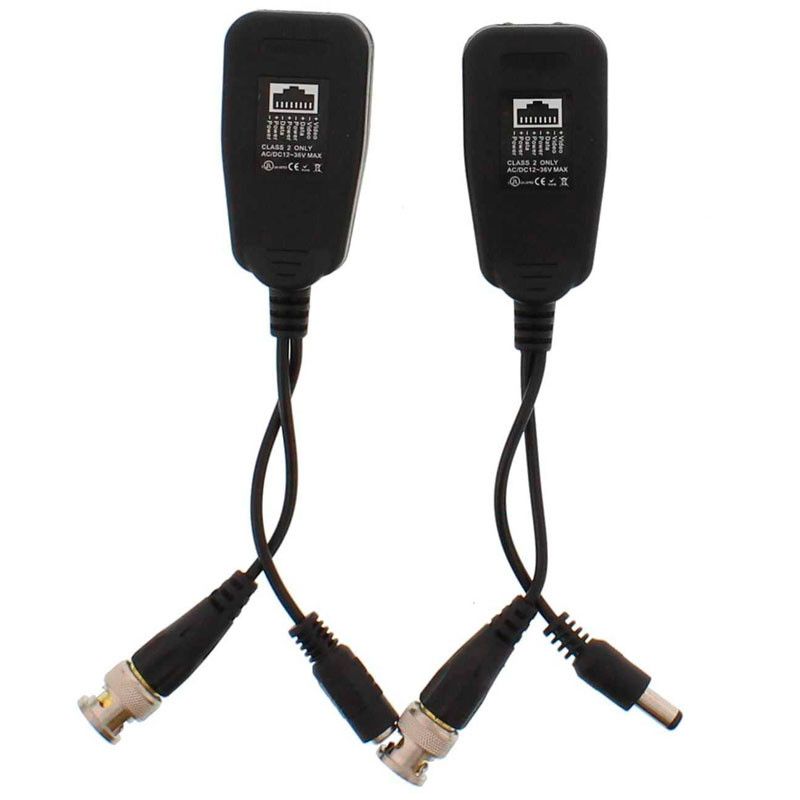

Balun pasivo con alimentación HD UTP/FTP

Transceptor pasivo HD con alimentación

2 unidades transmisión y recepción

Balun o transceptor pasivo de video con alimentación específico para alta definición analógica HD.

Este transceptor está preparado para la transmisión de la señal de vídeo y alimentación de 1 cámara de alta definición analógica TVI, AHD, y CVI mediante par trenzado. Sistema formado dos baluns, uno de los cuales hace de emisor (splitter) y otro de receptor (injector).

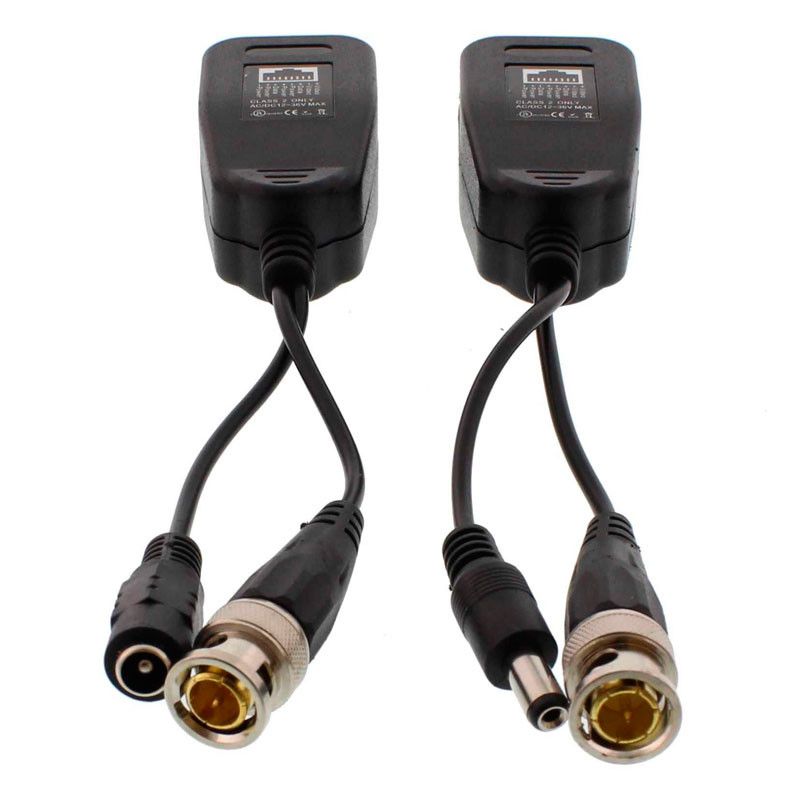

Disponen de conexión BNC (vídeo) y alimentación hembra (emisor) o alimentación macho (receptor) mediante jack, así como un conector RJ45 para el cable UTP que interconecta ambos baluns. De los 4 pares de hilos en el cable UTP usará 1 par para vídeo y 3 pares para alimentación. La señal de datos o audio se transmite a través de la onda portadora de vídeo en las tecnologías analógicas HD, como TVI, AHD, y CVI.

La longitud máxima entre el extremo que se conecta a la cámara y el extremo que se conecta a la salida de vídeo depende de la resolución de la señal y de la tecnología de alta definición empleada:

• CVI: 300m a 720P, 120m a 1080P
• TVI: 150m a 720P, 150m a 1080P
• AHD: 300m a 720P, 120m a 1080P

LED indicador de actividad (verde) o inactividad (rojo)

• Número de canales: 1 canal
• Alimentación: No requiere (Pasivo)
• Entrada/Salida de vídeo: BNC (macho)
• Entrada/Salida alimentación: Jack estándar (macho/hembra)

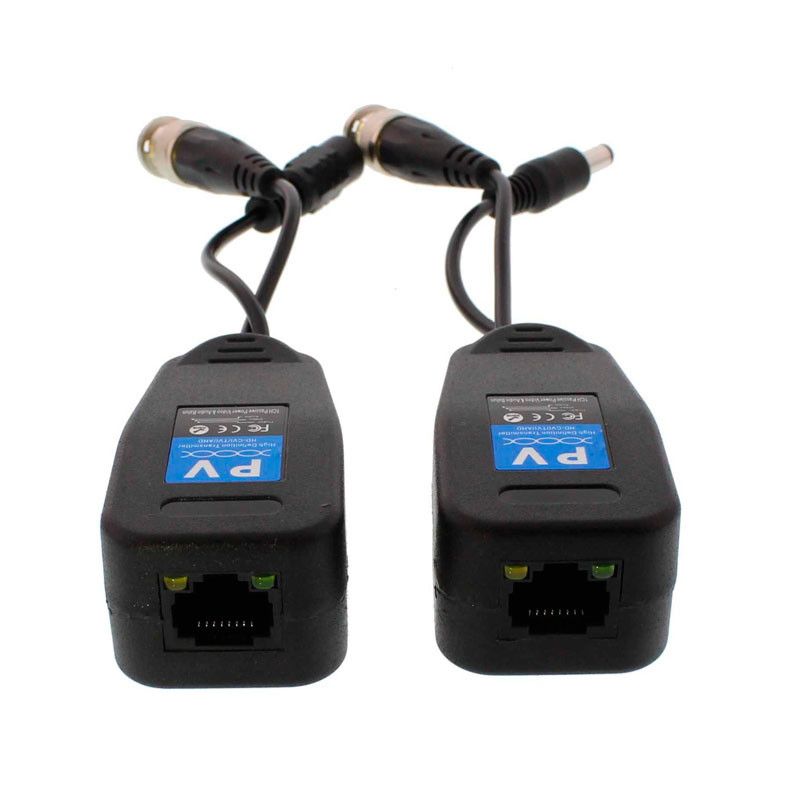

• Conector par trenzado: RJ45
• Crosstalk: 60 dB
• Impedancia de entrada: 75 Ohm
• Salida de alimentación de 12V CC o 24V CA
• Impedancia de salida: 100 Ohm
