Antena vertical de 4 bandas de onda corta Chelegance KC4
La KC4 4-bandas es una antena vertical de onda corta (HF) diseñada para radioaficionados y estaciones base. Está hecha de aleación de aluminio resistente al exterior, y permite operar en cuatro bandas de frecuencia populares dentro del espectro de HF sin necesidad de antenas separadas para cada banda.
Esta antena se usa principalmente para comunicaciones de radioaficionados en onda corta, permitiendo transmitir y recibir señales en las bandas de 40 m, 20 m, 15 m y 10 m. Esto cubre una gran parte del espectro HF utilizado para contacto DX (distancias largas), comunicaciones locales y actividades como concursos radiofónicos o activaciones portables.
Características principales:
- Opera en las bandas 7 MHz (40 m), 14 MHz (20 m), 21 MHz (15 m) y 28 MHz (10 m), lo que ofrece versatilidad para diferentes condiciones de propagación y modos de operación.
- Impedancia típica de 50 Ω, compatible con la mayoría de transceptores y líneas coaxiales estándar.
- VSWR bajo (menos de 1.5:1) en las bandas cubiertas, lo que facilita una buena transferencia de potencia cuando la antena está bien ajustada.
- Puede manejar hasta 1000 W de potencia PEP, siendo apropiada incluso para estaciones de potencia moderada.

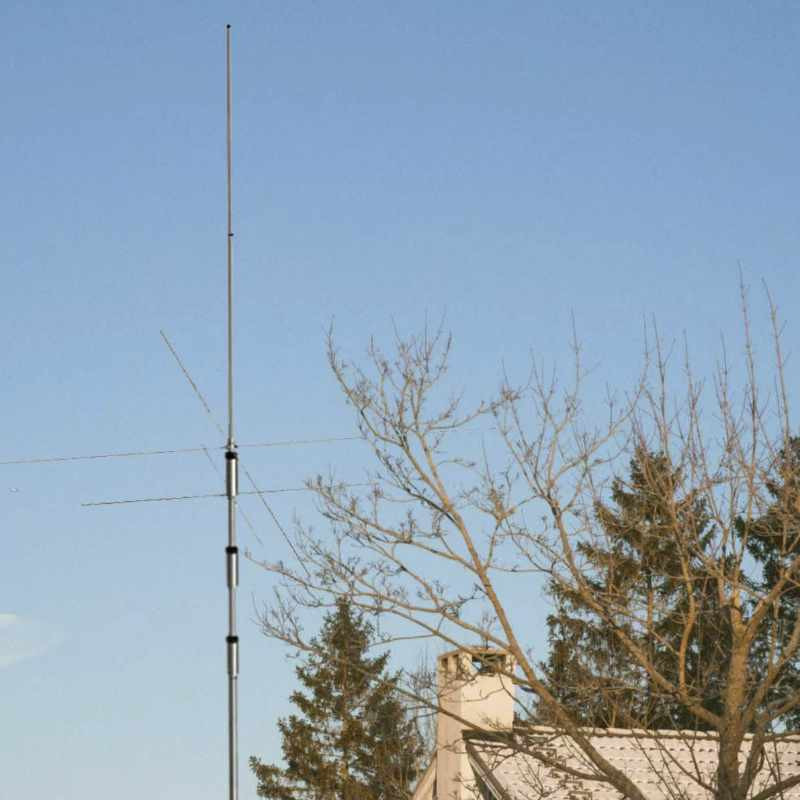

- Altura total alrededor de 7.8 m, con una construcción vertical que ocupa poco espacio horizontal, ideal para jardines o espacios reducidos.
- Construcción liviana (7 kg), pero diseñada para resistir condiciones de viento de hasta aproximadamente 35 m/s tras una instalación correcta.
- Requiere un conector estándar SO-239 (UHF hembra) para el cable coaxial, facilitando su integración con equipos existentes.

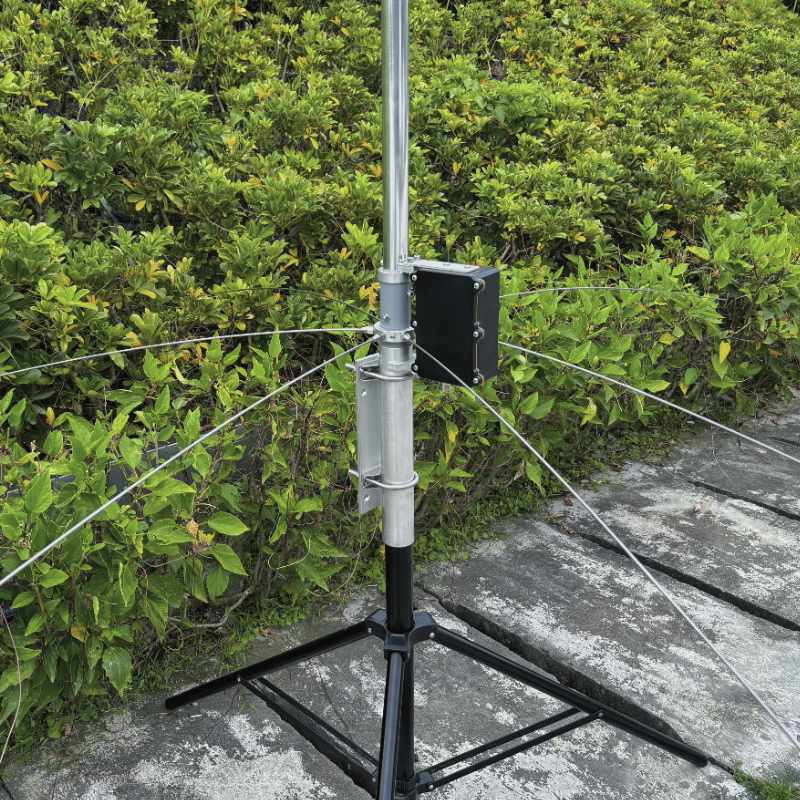

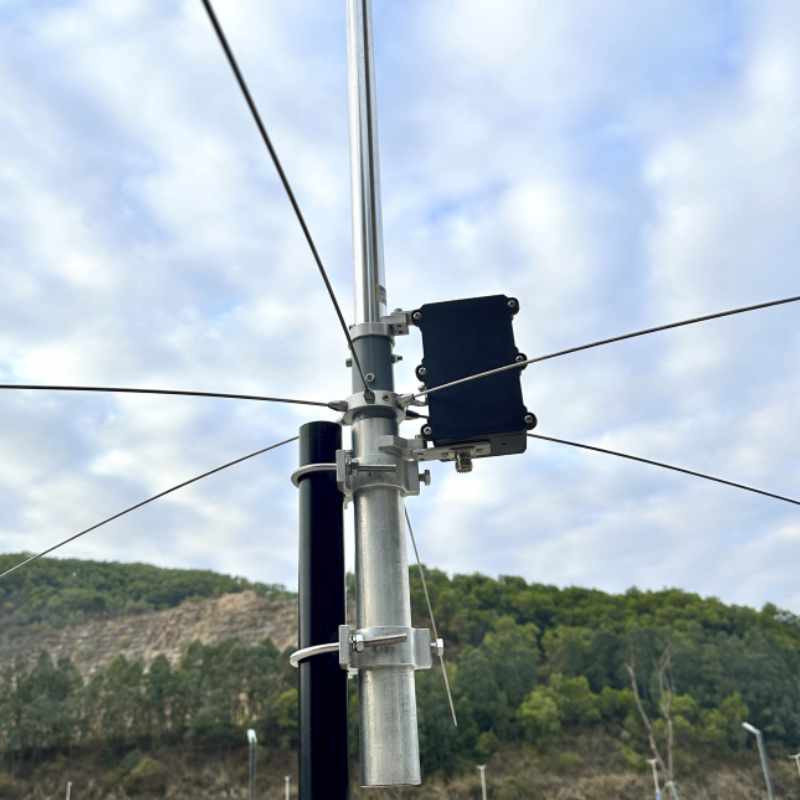

La antena viene con las piezas principales, soportes y abrazaderas necesarias para montarla en posición vertical. La instalación típica se hace elevando el mástil, conectando el cable coaxial al conector SO-239, y ajustando la posición según el manual de usuario.
Este tipo de antena es habitual en:
- Estaciones de radioaficionados (amateur radio) que desean operar en HF con una sola antena.
- Operaciones portátiles o campo (POTA/SOTA) donde el espacio en el suelo es limitado.
- Estaciones domésticas o club que buscan una antena multibanda fácil de instalar y con buena eficiencia.
Especificaciones técnicas:
| Altura de la antena |
7,8 metros |
| Peso de la antena |
6,8 kg |
| Dimensiones del paquete |
0,46 x 0,46 x 3,9 pies |
| Diámetro interior de la varilla principal |
1,6 pulgadas / 4,1 cm |
| Rango de frecuencia |
7 / 14 / 21 / 28 MHz (40 m / 20 m / 15 m / 10 m) |
| Máxima potencia en el manejo |
1000 W PEP (SSB 400 W, CW 200 W, FT8 u otros modos digitales 100 W) |
| Impedancia de la antena |
50 O |
| ROE |
< 1.5:1 |
| Ancho de banda |
| 40 m |
150 kHz |
| 20 m |
450 kHz |
| 15 m |
800 kHz |
| 10 m |
1000 kHz |
| Velocidad nominal del viento |
35 m/s |
| Tipo de conexión de la línea de alimentación de antena |
UHF hembra, SO-239 |
| Posición de montaje de la antena vertical de HF |
Elevado |
| Abrazaderas de montaje incluidas |
Sí |

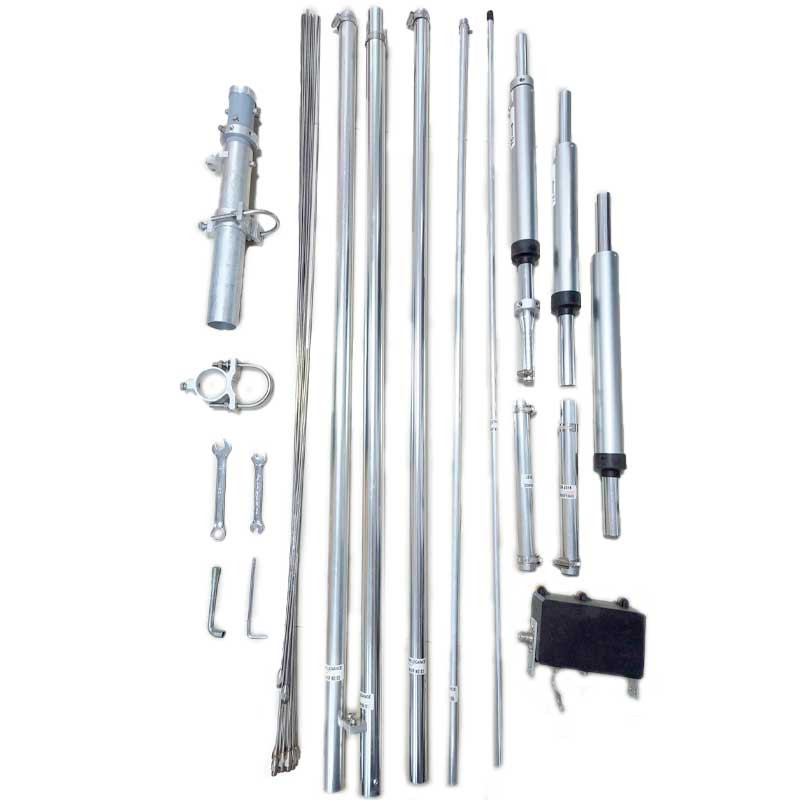

| Lista de piezas |
| Soporte principal |
1 x (1,6 x 0,15 x 0,01 pies) |
| Radiales |
12 unidades (10 x 9 pies, 2 x 1,6 pies) |
| Cuerpo de antena Nº 1 |
1 x 1,1 m |
| Cuerpo de antena Nº 2 |
1 x 3,9 pies |
| Cuerpo de antena Nº 3 |
1 x 3,9 pies |
| Cuerpo de antena Nº 4 |
1 x 1,1 pies |
| Cuerpo de antena Nº 5 |
1 x 3,5 pies |
| Cuerpo de antena Nº 6 |
1 x 0,9 pies |
| Cuerpo de antena Nº 7 |
1 x 2,4 pies |
| Cuerpo de antena Nº 8 |
1 x 1 pie |
| Cuerpo de antena Nº 9 |
1 x 3,9 pies |
| Cuerpo de antena Nº 10 |
1 x 3,9 pies |
| Otros accesorios |
1 x Caja a juego, 2 abrazaderas en U, 1 x bolsa de herramientas |
