DX-Original W-1080: Antena Dipolo Multibanda de Hilo (10/15/20/40/80m)
La DX-Original W-8010 es una antena dipolo de hilo diseñada para ofrecer un rendimiento excepcional en las cinco bandas principales de HF: 10, 15, 20, 40 y 80 metros. Es una solución ideal para radioaficionados que buscan una antena multibanda eficiente, robusta y relativamente fácil de instalar, permitiendo operar en una amplia gama de frecuencias sin la necesidad de instalar múltiples antenas individuales.

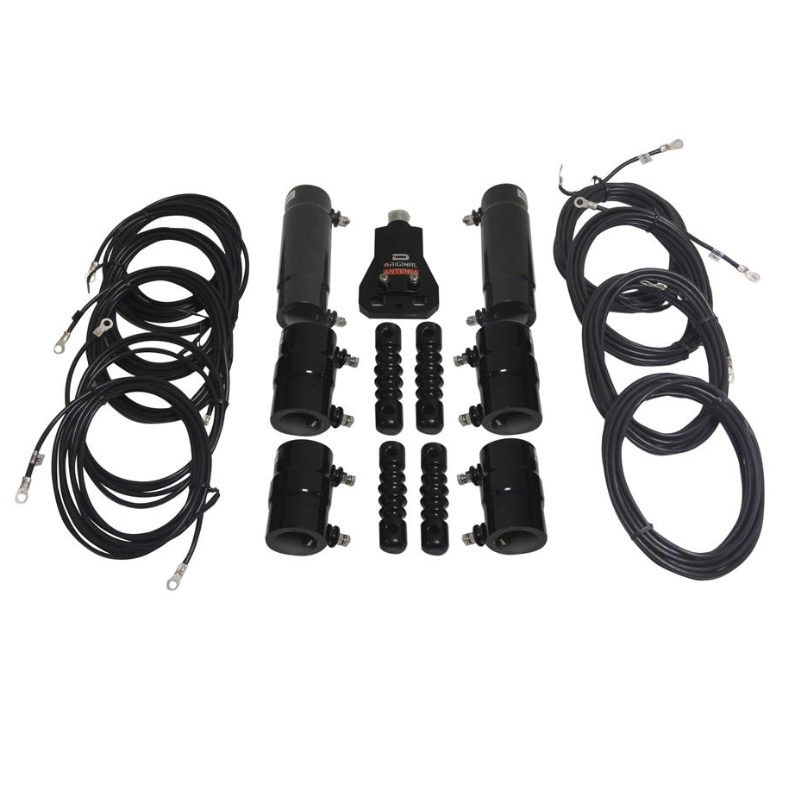

Este sistema utiliza un diseño de trampas (coaxial traps) de alta eficiencia que permiten acortar la longitud física de la antena sin sacrificar significativamente el rendimiento radiante. Su construcción está pensada para resistir las inclemencias del tiempo, utilizando cable de cobre trenzado de alta resistencia y aisladores de calidad profesional, lo que garantiza una estabilidad de la ROE (SWR) incluso en condiciones climáticas adversas.
Características Principales:
- Cobertura Pentabanda: Operación completa en las bandas de 28, 21, 14, 7 y 3.5 MHz.
- Diseño Compacto para 80m: A pesar de cubrir la banda de 80 metros, su diseño permite una longitud total manejable (aprox. 19.2 metros), facilitando su montaje en jardines o espacios limitados.
- Alta Capacidad de Potencia: Capaz de manejar hasta 1.2 kW (PEP), lo que la hace apta para el uso con amplificadores lineales estándar.
- Baja Relación de Ondas Estacionarias (ROE): Diseñada para ofrecer una impedancia cercana a los 50 ohmios en los centros de banda, optimizando la transferencia de energía.
- Construcción Duradera: Hilo de antena de alta conductividad y resistencia a la tracción para evitar el estiramiento con el tiempo.
Consejos de Instalación y Ajuste
Para obtener el máximo rendimiento de la W-8010, se recomienda instalarla a una altura mínima de 10 metros sobre el suelo y alejada de estructuras metálicas u otros objetos que puedan afectar su diagrama de radiación.

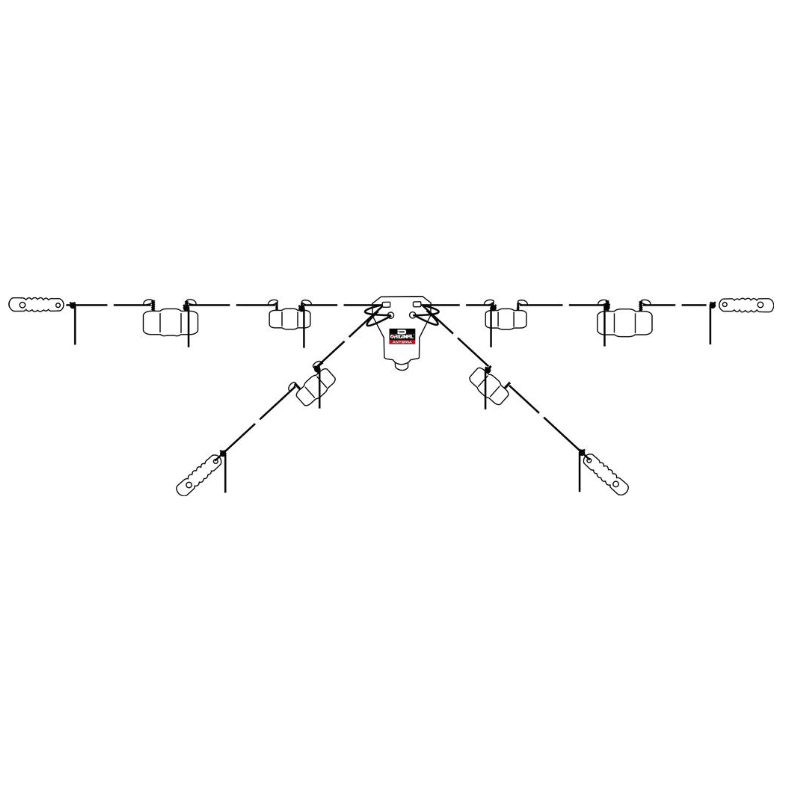

- Montaje: Puede instalarse en configuración de V invertida (requiere un solo mástil central) o como dipolo horizontal (requiere dos puntos de apoyo).
- Ajuste Fino: La antena permite un ajuste fino de la resonancia recortando o plegando ligeramente los extremos del hilo en cada banda, empezando siempre por la banda de frecuencia más alta (10m) hacia la más baja (80m).

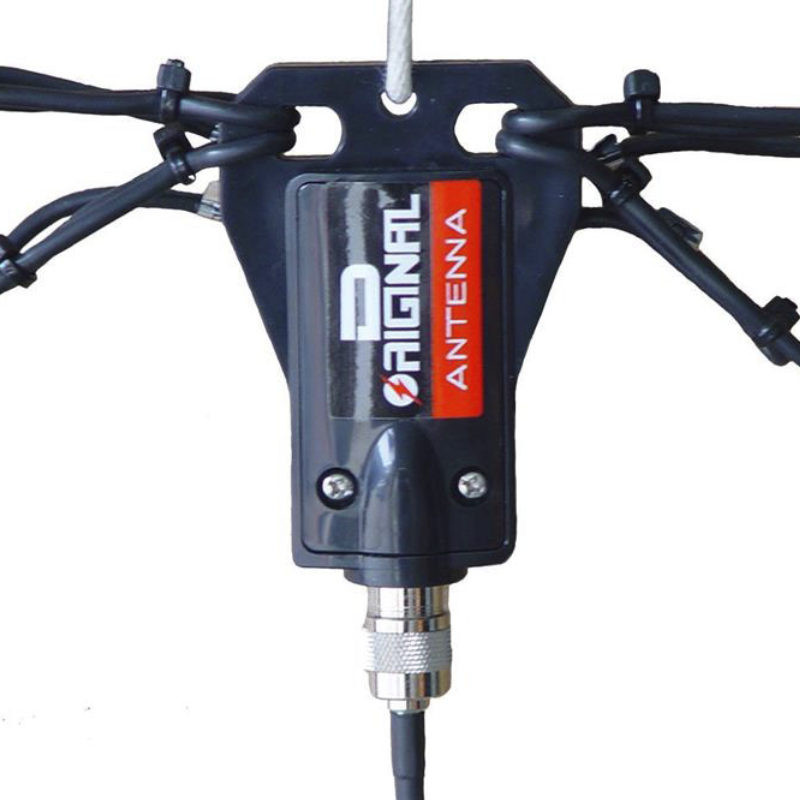

- Balun: Incluye un balun de alta calidad que ayuda a equilibrar la corriente y reducir las interferencias por RF de retorno en el cable coaxial.
Especificaciones Técnicas:
| Parámetro |
Detalle de Especificación |
| Bandas de Frecuencia |
10m / 15m / 20m / 40m / 80m |
| Longitud Total |
Aproximadamente 19,2 metros |
| Potencia Máxima |
1.2 kW (PEP) |
| Impedancia Nominal |
50 Ohmios |
| ROE (SWR) |
1.5:1 o inferior (en frecuencia de resonancia) |
| Conector |
UHF Hembra (SO-239) en el balun central |
| Tipo de Antena |
Dipolo de hilo con trampas |
| Peso |
Aproximadamente 1,5 kg |
