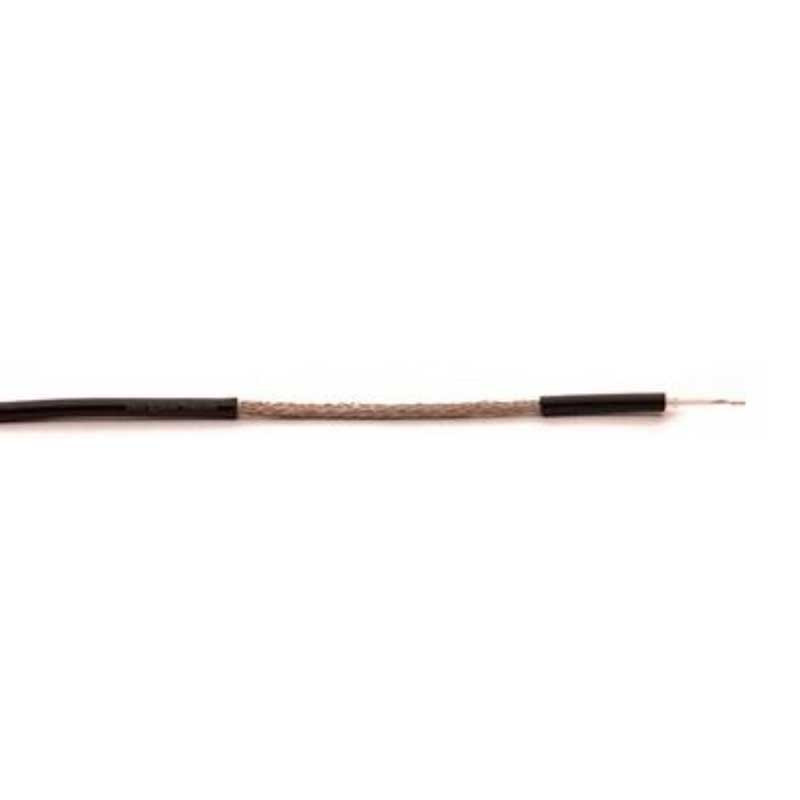

Cable RG-174 NORMA MIL 50 OHM
El cable coaxial RG174 es una solución de alto rendimiento, ideal para aplicaciones de radiofrecuencia (RF), utilizada predominantemente en sistemas de interconexión y transmisión de señales de alta frecuencia. Su diseño compacto y flexible lo convierte en una opción excelente para instalaciones de telecomunicaciones, equipos de medición y dispositivos electrónicos que requieren un rendimiento confiable y señales de alta calidad.
El conductor central está compuesto por cobre estañado de alta pureza, lo que garantiza una baja resistencia y una eficiente transmisión de la señal. Además, su malla trenzada de cobre ofrece una protección efectiva contra interferencias electromagnéticas (EMI), asegurando un aislamiento robusto frente a ruidos y señales no deseadas. Esta configuración mejora la integridad de la señal, reduciendo las pérdidas y asegurando un rendimiento estable.
La cubierta de PVC del RG174 proporciona una flexibilidad excepcional, lo que permite su fácil instalación en espacios reducidos y entornos con configuraciones complejas. Este cable cumple con la normativa MIL-C-17, lo que certifica su durabilidad y resistencia en aplicaciones exigentes. Es ideal para equipos de telecomunicaciones, CCTV, sistemas de radiofrecuencia, y medición de señales en entornos críticos.
Especificaciones técnicas:
| Especificaciones Técnicas del Cable RG174 | |
| Conductor central | Acero recubierto de Cobre 7,0 X 0,16 mm |
| Dieléctrico | Polietileno sólido 1,52 +/-0,05 mm |
| Conductor exterior | 1ªPantalla Malla de Cobre Estañado |
| Diametro sobre malla | 1,95 +/-0,10 mm |
| Porcentaje de cobertura | 90% |
| Cubierta | PVC 2,79 +/-0,10 mm |
| Color | Blanco o Negro |
| Peso total neto | 12,0 kg/km aprox. |
| Temperatura de trabajo | 70ºC – 20ºC |
| Velocidad relativa de propagación | 66,0% |
| Constante Dieléctrica | Capacidad < 100 nF/Km |
| Resistencia del cond.central | < 318,3 Ohm/Km |
| Resistencia del cond.exterior | < 34 Ohm/Km |
| Impedancia | 50,0 Ohmios |
| Atenuaciones del Cable RG174 | |
| Frecuencia (MHz) | Atenuación (dB/100m máx.) |
|---|
| 50,00 | 21,40 |
| 100,00 | 29,60 |
| 200,00 | 39,40 |
| 400,00 | 57,40 |
