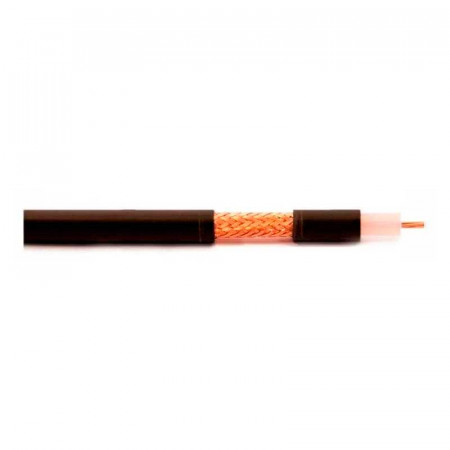

CABLE COAXIAL RG-213 (Bobina 300 Metros)

Bobina de cable Coaxial RG213 300 metros

Aplicación: Instalaciones de Radiofrecuencia con pantalla de malla trenzada de cobre.

Pantalla malla trenzada de cobre

• Cubierta en LSZH, Ofrece un gran comportamiento contra el fuego
  • Chaqueta LSZH
  • Retardante de llama (IEC 60332-1)
    • Cable libre de halógenos (IEC 60754-1)
    • Cable no corrosivo y no tóxico (IEC 60754-2)
    • Baja emisión de humos y opacidad (IEC 61034)

Especificaciones

• Conductor central Cobre desnudo 7 X 0,75 mm
• Dieléctrico Polietileno sólido 7,25 +/-0,15 mm
• Conductor exterior 1ªPantalla Malla de Cobre
• Diametro sobre malla 7,90 +/-0,20 mm
• Porcentaje de cobertura 95%
• Cubierta LSZH 10,20 +/-0,20 mm
• Color : Negro

Peso total neto 151,0 kg/km aprox.
Temperatura de trabajo 70ºC – 20ºC

Características eléctricas a 20 °C

Velocidad relativa de propagación 66%
Constante Dieléctrica 2,3
Capacidad < 101 nF/Km
Resistencia del cond.central < 5.6 Ohm/Km
Resistencia del cond.exterior < 3.9 Ohm/Km

Impedancia 50,0 Ohmios

• Efectividad de blindaje (dB) >80
• Pérdida de retorno (dB) ≥20

Atenuaciones

MHz dB/100m máx.

• 10 / 1.8
• 50 / 4.3
• 100 / 6.2
• 200 / 9.5
• 400 / 13.8
• 600 / 18.2
• 860 / 22.3
• 1000 / 24.5
• 1500 / 31.5
• 2000 / 36.4
• 3000 / 46.6
• 5000 / 64.2

En cumplimiento de las normas / Certificaciones

RoHS 2011/ 65 /UE RoHS

Codigo de Calidad: SXZ11090101RI
