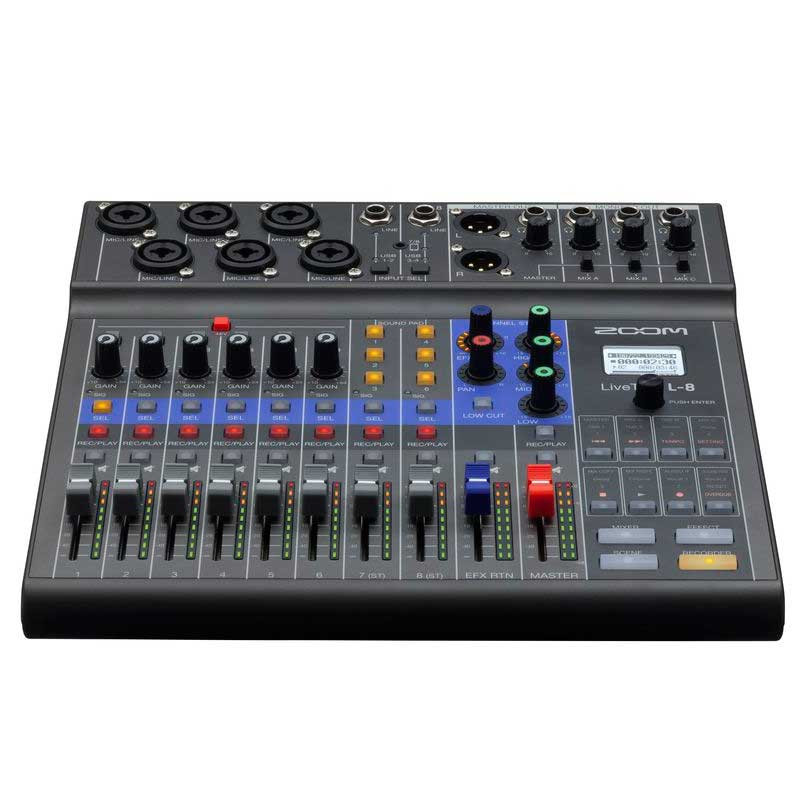

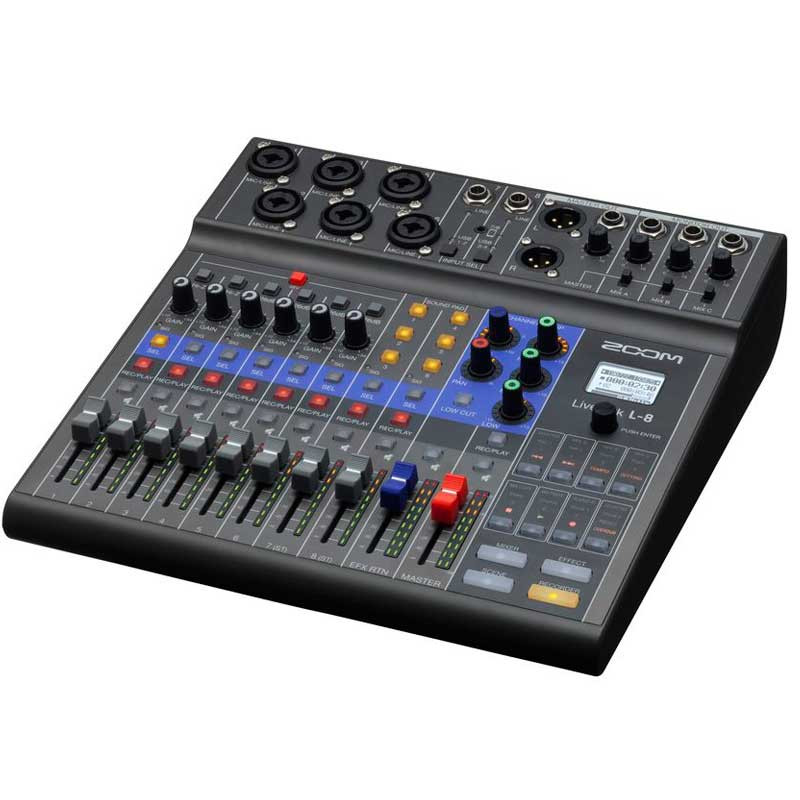

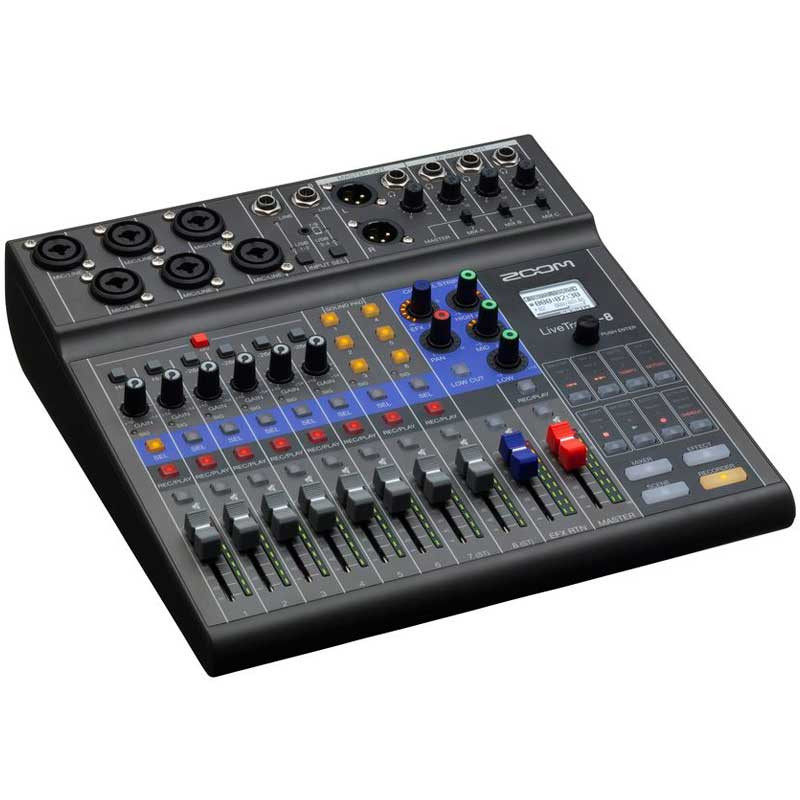

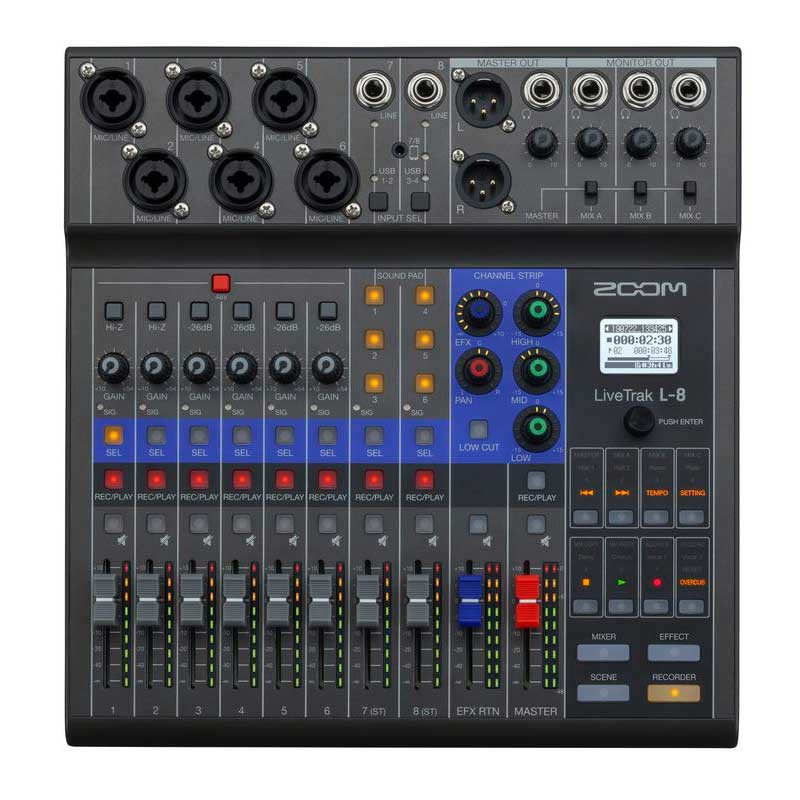

Con esta mesa podrás mezclar, monitorizar y grabar podcasts de sonido profesional además de actuaciones musicales tanto de estudio como de directo gracias a sus 8 canales de entrada. Canales 1 y 2 para señales de micrófono, línea e instrumento con conectores combinados XLR/TRS, canales del 3 al 6 para señales de micrófono y línea con conectores combinados XLR/TRS, y canales 7 y 8 para señales de línea con conectores Jack de 6,3 mm.
En las entrañas de esta mesa nos encontramos con 6 preamplificadores independientes de Zoom de alto rendimiento cada uno con alimentación Phantom, bajo nivel de ruido (-121dBU EIN), y una ganancia de entrada máxima de +54dB, construidos para manejar cualquier sonido, desde un murmullo hasta un debate estridente, y la grabación se hace por pistas separadas directamente en su tarjeta de memora tipo SD, para más tarde poder editarlas.
| NÚMERO DE CANALES DE ENTRADA Y SALIDA |
| ENTRADAS: | Mono (MIC/LINE): 8 Estéreo (LINE): 2 |
| SALIDAS: | MASTER OUT: 1. MONITOR OUT: 5 |
| ENTRADAS |
| MONO (MIC/LINE): | Tipo: XLR/TRS combo jacks (XLR: 2 HOT, TRS: TIP HOT) |
| Ganancia de entrada |
| PAD OFF: +16 - +60 dB |
| PAD ON: -10 – +34 dB |
| Hi-Z ON: +6 - +50 dB |
| Impedancia de entrada |
| XLR: 3 kOhm |
| TRS: 10kO/1 MOhm (con Hi-Z ON) |
| Nivel de entrada máximo |
| PAD OFF: 0 dBu (at 0 dBFS) |
| PAD ON: +26 dBu (at dBFS) |
| Alimentación Phantom |
| +48 V |
| ESTÉREO (LINE): | Tipo: TRS phone/RCA pin (no balanceados) jacks |
| Nivel de entrada máximo +10 dBu |
| SALIDAS |
| MASTER OUT: | Tipo: XLR jacks (balanceados) |
| Nivel de entrada máximo: +14.5 dBu |
| Impedancia de salida: 100 Ohm |
| MONITOR OUT A (TRS): | Tipo: TRS phone jacks (balanceados) |
| Nivel de salida máximo: +14.5 dBu |
| Impedancia de salida: 100 Ohm |
| MONITOR OUT A-E (PHONES): | Tipo: jacks phono estéreo estándar |
| Nivel de salida máximo: 42 mW + 42 mW a 60 Ohm |
| Impedancia de salida: 100 Ohm |
| BUSES |
| MASTER: | 1 |
| MONITOR: | 5 |
| SEND EFX: | 1 |
| COLUMNAS DE CANAL |
| LOW CUT: | 75 Hz, 12 dB/OCT |
| EQ: | HIGH: 10 kHz, ± 15 dB, shelving |
| MID: 100 Hz-8 kHz, ±15 dB, peaking |
| LOW: 100 Hz, ± 15 dB, shelving |
| MEDIDORES DE NIVEL |
| SEGMENTOS: | 12 |
| EFECTOS DE ENVÍO |
| EFFECTOS: | 16 tipos: |
| GRABADORA |
| Hall 1 & 2 (reverb) |
| Room 1 & 2(reverb) |
| Plate (reverb) |
| Church (reverb) |
| DrumAmb (reverb) |
| GateRev (reverb) |
| Spring (reverb) |
| Delay (delay) |
| Analog (delay) |
| P-P Dly (delay) |
| Vocal 1-4 (delay + reverb) |
| GRABADORA |
| NÚMERO MÁXIMO DE PISTAS DE GRABACIÓN SIMULTÁNEAS: | 14 a 44.1/48 kHz (12 canales + mezcla estéreo) |
| 12 at 96 kHz |
| NÚMERO MÁXIMO DE PISTAS DE REPRODUCCIÓN SIMULTÁNEAS: | 12 |
| FORMATO DE GRABACIÓN: | WAV 44.1/48/96 kHz, 16/24-bit, mono/estéreo |
| MEDIO DE GRABACIÓN: | tarjetas SD 16 MB-2 GB, tarjetas SDHC 4 GB-32 GB, tarjetas SDXC de 64 GB-512 GB |
| INTERFACE DE AUDIO |
| 44.1/48 KHZ: | Grabación: 14 canales |
| Reproducción: 4 canales |
| PROFUNDIDAD DE BIT: | 24-bit |
| INTERFACE: | USB 2.0 |
| REQUISITOS DEL SISTEMA |
| WINDOWS: | OS: Windows 8.1 OS: macOS 10.12 ∼ 1211 (32bit/64bit) |
| CPU: Intel Core i3 ó superior* |
| USB: USB 3.0/USB 2.0** |
| * No se garantiza su funcionamiento con CPUs las series de Atom, Celeron o Pentium o CPUs fabricadas por AMD. |
| ** Solo soporta controladores anfitriones USB con Intel Chipsets. No se garantiza su funcionamiento cuando se use con hubs USB o tarjetas de expansión. |
| MAC: | OS: macOS 10.12 ∼ 12 |
| CPU: Intel Core i3 ó superior |
| USB: USB 3.0/USB 2.0* |
| * No se garantiza su funcionamiento cuando se use con hubs USB o tarjetas de expansión. |
| IPHONE/IPAD: | OS: iOS 8 ∼ 15 * Requiere adaptador Apple Lightning-to-USB Camera Adapter |
| LECTOR DE TARJETAS |
| CLASS: | Mass storage USB 2.0 High Speed |
| ANFITRIÓN USB |
| CLASS: | USB 2.0 High Speed |
| FRECUENCIA DE MUESTREO |
| FRECUENCIA DE MUESTREO: | 44.1/48/96 kHz |
| CARACTERÍSTICAS DE FRECUENCIA |
| 44.1 KHZ: | -1.0 dB: 20 Hz - 20 kHz |
| 96 KHZ: | -3.0 dB: 20 Hz - 40 kHz |
| RUIDO DE ENTRADA EQUIVALENTE |
| MEDICIONES ACTUALES: | 128 dB EIN (IHF-A) con +60 dB/150 Ohm entrada |
|
| DISPLAY: | LCD retroiluminado (resolución 128x64) |
| ALIMENTACIÓN DE CORRIENTE: | Adaptador ZOOM AD-19 AC (DC12 V/2 A) |
| CONSUMO: | 17W máximo |
| DIMENSIONES EXTERNAS: | 445 mm (W) x 282 mm (D) x 70.5 mm (H) |
| PESO (SÓLO UNIDAD PRINCIPAL): | 2.53 kg |
