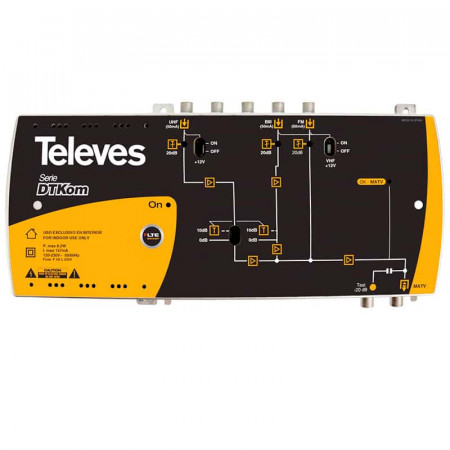

Central amplificadora TELEVES 534020

Central banda ancha TELEVES 534020

Central amplificadora de alta potencia con 3 entradas, FM, BIII y UHF que está diseñada para una amplificación separada que minimiza la intermodulación entre bandas y permite altos niveles de salida y minimizar la figura de ruido total.

Características:

• Amplificación separada que minimiza la intermodulación entre bandas y permite altos niveles de salida
• Diseñadas con tecnología Push-Pull que garantiza niveles de 123 dBµV en terrestre
• Integra una fuente de alimentación conmutada de alto rendimiento y bajo consumo
• Chasis de alto blindaje, fabricado en Zamak. Su diseño facilita la refrigeración
• Switch para alimentación de preamplificadores o sistemas BOSS
• Ganancia configurable mediante un switch (alta/baja) y alto nivel de salida
• Carátula frontal intuitiva, con ajustes y diagrama de bloques
• LED indicador de señal en salida

Especificaciones:

• Bandas: UHF, BIII, FM
• Margen de frecuencias: 470 ... 694Mhz UHF, 174 ... 370Mhz BIII, 88 ... 108Mhz FM
• Ganancia:
• 0: 42dB UHF, 42dB BIII, 25dB FM
• 10: 32dB UHF, 32dB BIII, 25dB FM
• Nivel de ganancia:
• (Manual) 0 ... 20 UHF
• (Manual) 0 ... 20 BIII
• (Manual) 0 ... 20 FM
• Nivel de salida:
• IMD3 (2 tones,-35 dB) dBuV (dBmV) 125 (65)
• DIN 45004B dBµV (dBmV) 123 (63)
• IMD3 (2 tones,-60 dB) dBuV (dBmV) 120 (60)
• IMD2 (2 tones,-60 dB) dBuV (dBmV) - 122 (62) BIII -
• Figura de ruido: 5dB UHF, 5dB BIII, 6dB FM
• Test: -20
• Alimentación entradas: V=12
• Corriente máx. entradas mA: 50
• Tensión / frecuencia de red V / Hz: 120 ... 230 / 50-60
• Consumo total AC:
• OFF W / mA 5,8 / 120
• ON W / mA 8,2 / 157
• Índice de protección IP 20
• Margen de temperatura de funcionamiento ºC (ºF) -5 ...+45 (23 ... 113)
