TASCAM SB-16D

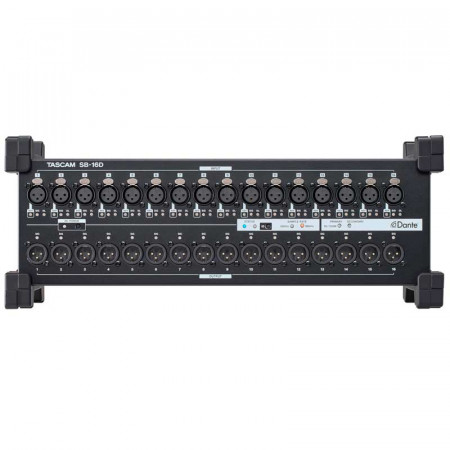

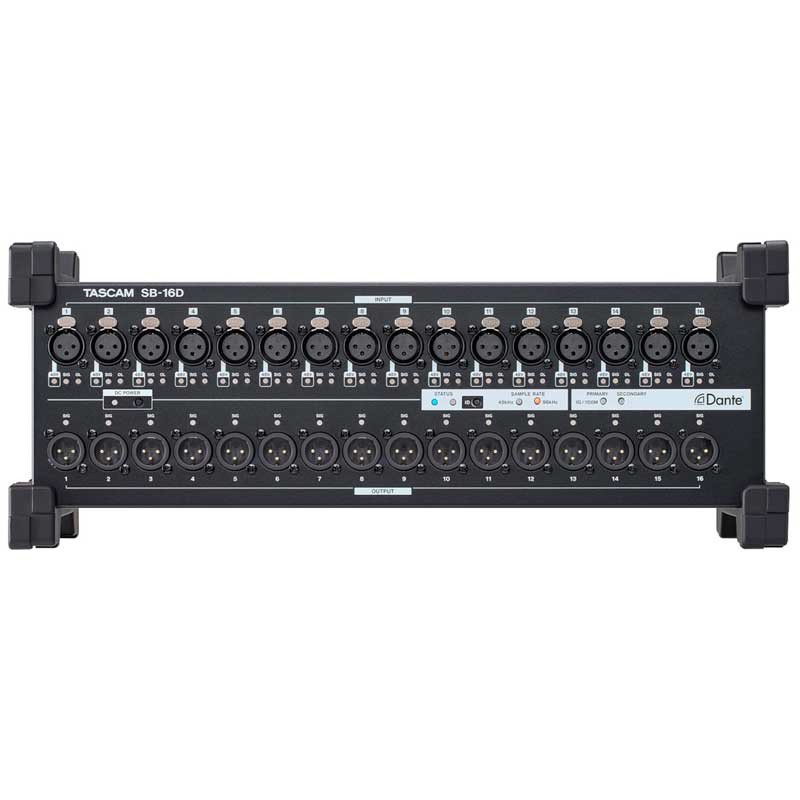

Caja de escenario activa de 16 entradas y salidas TASCAM SB-16D DANTE

Caja de escenario compatible con Dante, con 16 entradas y salidas analógicas de micro/línea balanceadas (XLR) con alimentación phantom conmutable (48 V), equipada con convertidores A/D de 32 bits y preamplificadores de micrófono HDIA Clase 1 y ofreciendo todas las ventajas de las redes Dante, combinadas con una integración perfecta con los mezcladores Sonicview y otros productos habilitados para Dante de Tascam y otros fabricantes.

La TASCAM SB-16D viene equipado con conectores compatibles con etherCON, siendo compatible con Dante Domain Manager y con AES67 para permitir la conexión con Ravenna y otras tecnologías de red de audio compatibles. Además la transferencia de datos es compatible con SMPTE 2110 y totalmente controlable desde el mezclador Sonicview conectado. Mediante el software Tascam IO Control para Windows, macOS y iPadOS tendrás el control remoto y edición offline.

Características TASCAM SB-16D:

• Caja de escenario e interfaz compatibles con Dante con 16 entradas y salidas de audio analógico
• Funcionamiento redundante de Dante mediante líneas primarias/secundarias
• Equipado con conectores compatibles con etherCON
• Compatibilidad con Dante Domain Manager
• Se admite AES67 para permitir la conexión con Ravenna y otras tecnologías de red de audio compatibles
• Transferencia de datos conforme a SMPTE 2110

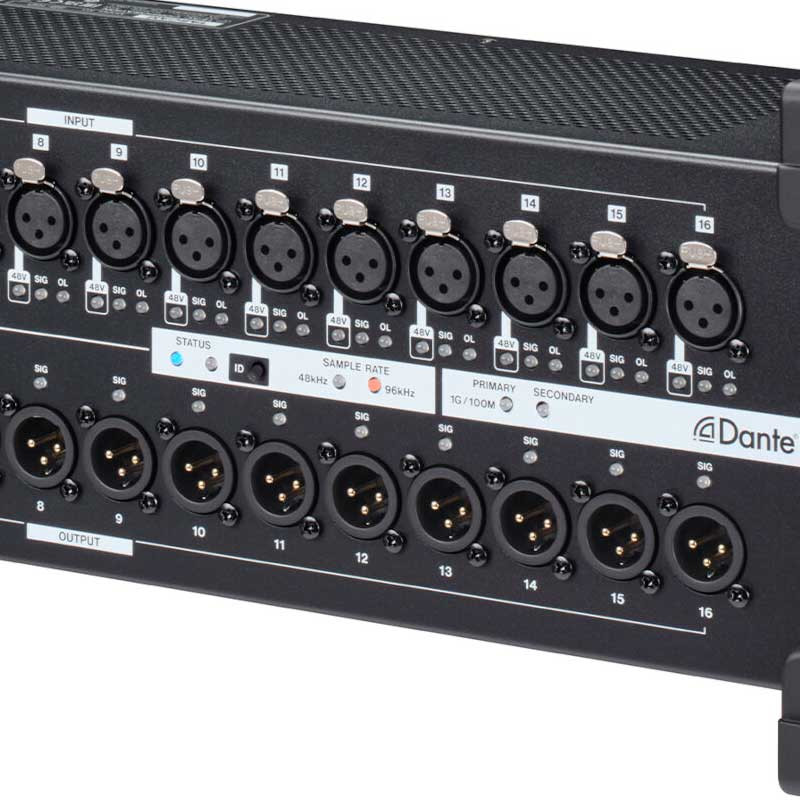

• 16 entradas balanceadas de micrófono/línea (XLR) con alimentación phantom conmutable (48 V), señal de entrada e indicadores de sobrecarga
• 16 salidas de línea balanceadas (XLR) con indicadores de señal de salida
• Frecuencia de muestreo de hasta 96 kHz con resolución de 32 bits
• Se puede colocar en el suelo o montar en un rack (3U)
• Totalmente controlable desde el mezclador Sonicview conectado

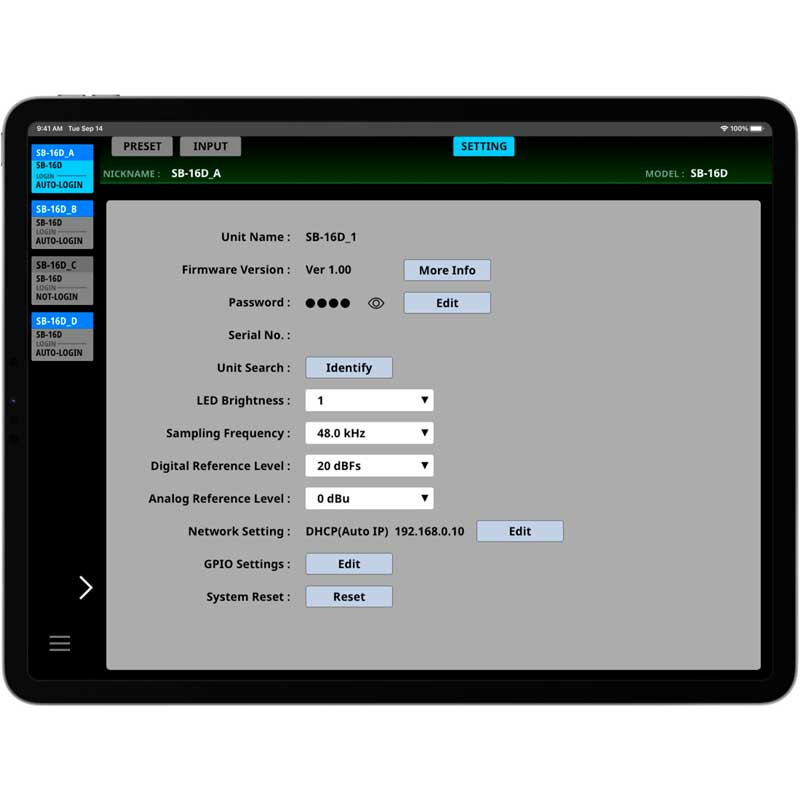

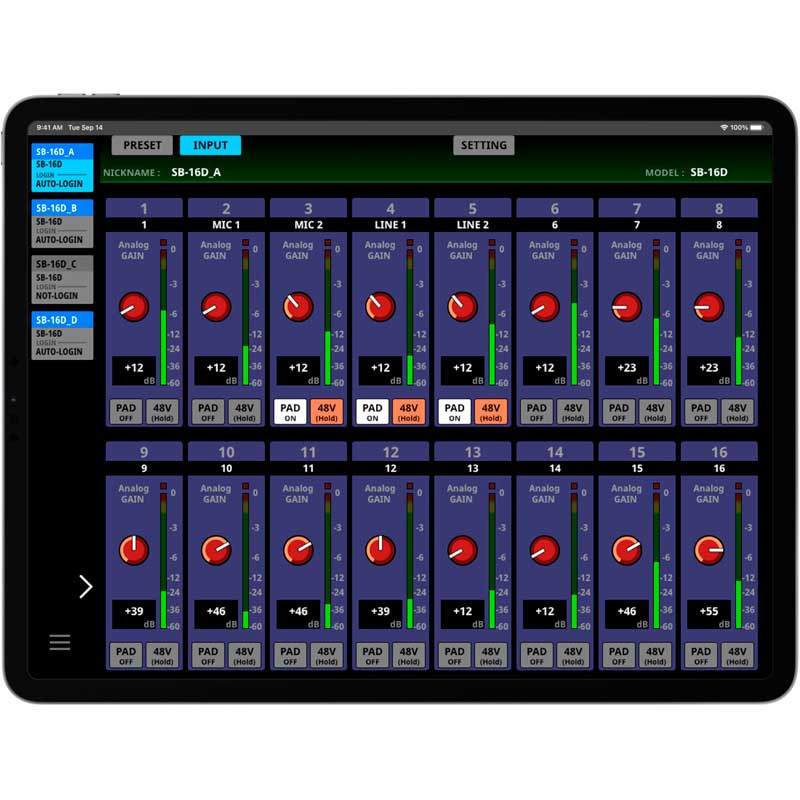

• Control remoto y edición sin conexión con el software Tascam IO Control para Windows, macOS y iPadOS
• Nivel de referencia seleccionable

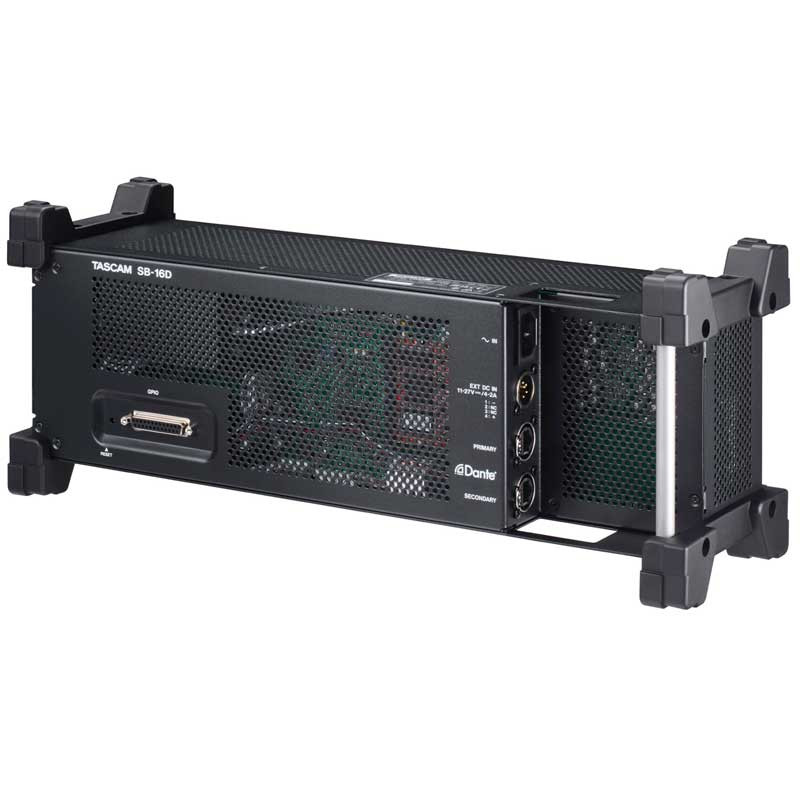

• Interfaz GPIO con ocho entradas y salidas, se expande a 16 entradas y salidas cuando se conecta a un mezclador Sonicview
• Brillo LED seleccionable

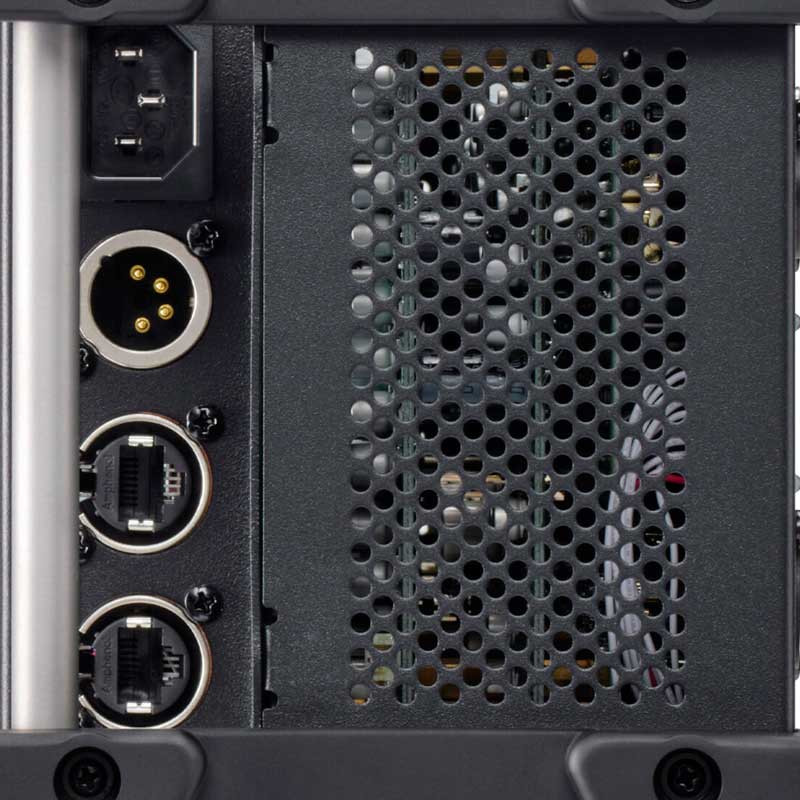

• Entrada de CC para fuente de alimentación redundante (fuente de alimentación de CC no incluida)

Especificaciones TASCAM SB-16D:

• Entradas y salidas de audio digital
• Dante PRIMARIA/SECUNDARIA: compatible con etherCON Cat5e
• Número de canales de audio: 64 canales (48 kHz)
• 32 canales (96 kHz)
• Modos admitidos: Modo redundante, modo conmutado
• Estándar compatible: Ethernet Gigabit (1000BASE-T, IEEE 802.3ab)
• Cables recomendados: Cat5e STP o superior
• Entradas y salidas de control
• GPIO: D-sub de 25 pines (8 entradas/8 salidas, hembra, estándar en pulgadas)
• Circuito de entrada: Levantamiento (5 V)
• Circuito de salida: Colector abierto
• Impedancia de salida: 10 Ohm
• Resistencia de tensión: 20 V
• Corriente máxima de salida: 35 mA
• Corriente de alimentación máxima (+5 V): 50mA
• Rendimiento de audio
• Amplificador de micrófono EIN (ruido de entrada equivalente): =–128 dBu
• Respuesta de frecuencia (entrada de micrófono/línea o Dante a salida de línea): 20 Hz – 20 kHz: +0 dB, –0,5 dB (48 kHz, JEITA)
• 20 Hz – 40 kHz: +0 dB, –1,0 dB (96 kHz, JEITA)
• Gama dinámica: =110 dB (entrada de micrófono/línea a salida Dante, PAD desactivado, TRIM min., Ref(D) –20 dBFS, JEITA)
• =111 dB (entrada Dante a salida de línea, 48 kHz, JEITA)
• =112 dB (entrada Dante a salida de línea, 96 kHz, JEITA)
• Distorsión: =0,002 % (entrada de micrófono/línea a salida Dante, señal de entrada +4 dBu, PAD desactivado, TRIM min., JEITA)
• =0,002 % (entrada Dante a salida de línea, salida 0 dBFS, JEITA)
• Diafonía: =–100 dB (entrada de micrófono/línea a salida de línea, onda sinusoidal de 1 kHz, JEITA)
• Observación: 0 dBu = 0,775 Vrms Ref(D): nivel de referencia digital
• Fuente de alimentación y otras especificaciones
• fuente de alimentación de CA: CA 100–240 V, 50/60 Hz
• Fuente de alimentación DC: 11 V CC / 4 A a 27 V CC / 2 A
• El consumo de energía: 44 vatios
• Dimensiones generales (ancho x alto x profundidad): Pies adjuntos: 454 mm x 140 mm x 180 mm
• Orejas de rack adjuntas: 483 mm x 132 mm x 120 mm
• Peso: 4,5 kg
• Rango de temperatura de funcionamiento admisible: 0–40 ºC
• Entradas y salidas de audio analógico
• Entradas de micrófono/línea (balanceadas, INPUT 1–16): XLR-3-31 (1: TIERRA, 2: CALIENTE, 3: FRÍO)
• Nivel máximo de entrada: +12 dBu (TRIM al mínimo, Pad desactivado)
• +32 dBu (TRIM al mínimo, Pad activado)
• Nivel mínimo de entrada: –62 dBu (TRIM al máximo, Pad desactivado)
• –42 dBu (TRIM al máximo, Pad activado)
• Impedancia de entrada: =5 kOhm
• Salidas de línea (balanceadas, SALIDA 1–16): XLR-3-32 (1: TIERRA, 2: CALIENTE, 3: FRÍO)
• Nivel máximo de salida (seleccionable):
• +15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
• +18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
• +20 dBu (Ref( D): –16 dBFS, Ref(A): +4 dBu)
• +18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
• +20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
• +22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
• +24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
• Nivel de salida nominal (seleccionable):
• +6 dBu (Ref(D): –9 dBFS)
• +4 dBu (Ref(D): –14 dBFS, –16 dBFS)
• +4 dBu o 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
• Impedancia de salida: =100 Ohm
