Sirio GPA 170-230: antena ground plane VHF de 170 a 230 MHz

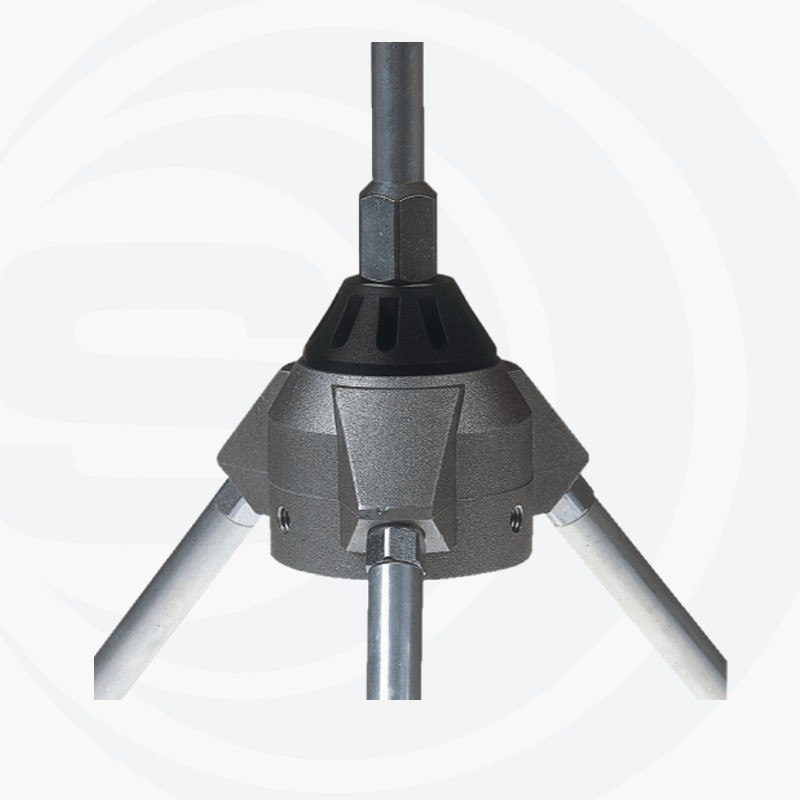

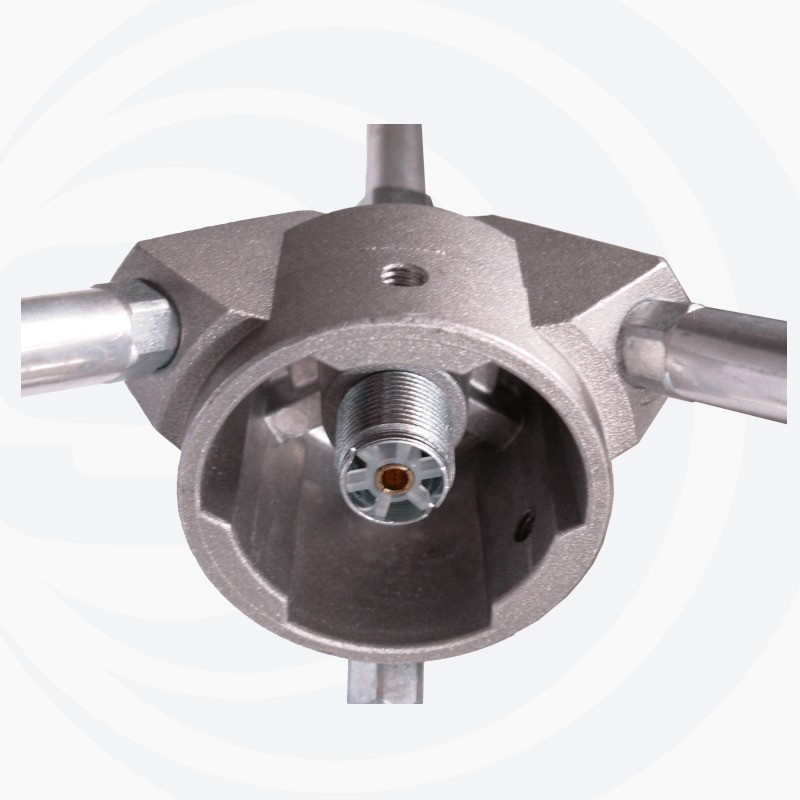

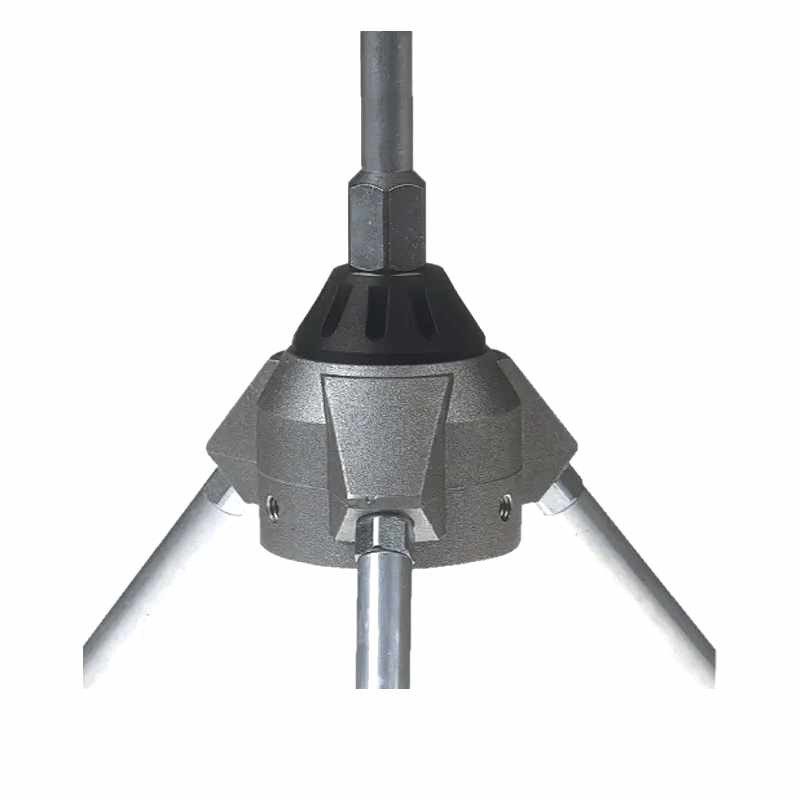

La Sirio GPA 170-230 es una antena ground plane VHF de 1/4 de onda para estaciones base, que se sintoniza en cualquier frecuencia entre 170 y 230 MHz. Es omnidireccional, admite hasta 300 W y se conecta con un conector UHF hembra (SO-239). Está fabricada en Italia por Sirio en aluminio anticorrosión, sobre una base de fundición que facilita una instalación segura en mástil.
Sintonizable en toda la banda de 170 a 230 MHz
La Sirio GPA 170-230 se ajusta a la frecuencia de trabajo variando la longitud del radiante según el diagrama de sintonía que incluye el fabricante. Su ancho de banda con ROE inferior a 2:1 es de 19 MHz a 170 MHz, y en la frecuencia de resonancia la ROE es de 1,2:1 o menos. Sirio recomienda usar el diagrama como guía y hacer el ajuste fino con un medidor de ROE.
Cobertura de 360° con polarización vertical

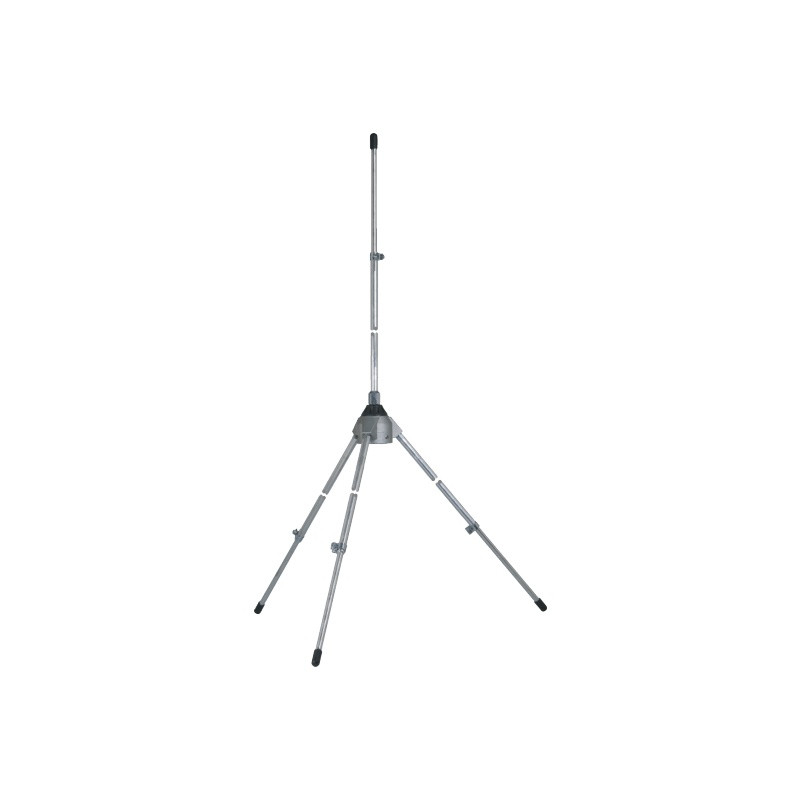

Como ground plane de 1/4 de onda, la Sirio GPA 170-230 radia por igual en todas las direcciones del plano horizontal, con polarización vertical. Su ganancia es de 0 dBd (2,15 dBi) y su ángulo de radiación de 0°, con una apertura vertical de 86° a -3 dB. Es la configuración clásica para una estación base que tiene que comunicar con equipos repartidos alrededor.
Aluminio anticorrosión y 300 W de potencia
La Sirio GPA 170-230 está construida en aluminio, latón cromado, nailon y acero inoxidable, materiales pensados para trabajar a la intemperie. Soporta 300 W, resiste vientos de hasta 180 km/h y pesa solo 480 g. Se monta en mástiles de 35 a 40 mm de diámetro.
Características principales de la Sirio GPA 170-230
- Ground plane de 1/4 de onda: diseño sencillo y probado para estación base.
- De 170 a 230 MHz: sintonizable con el diagrama del fabricante.
- Omnidireccional: cobertura de 360° con polarización vertical.
- 300 W de potencia máxima: válida para equipos de alta potencia.
- Conector UHF hembra: conexión directa con cable terminado en PL-259.
- Aluminio anticorrosión: resiste el uso exterior y vientos de hasta 180 km/h.
- Ligera: 480 g y 760 mm de altura.
¿Para quién es la Sirio GPA 170-230?
La Sirio GPA 170-230 es para instaladores, empresas y radioaficionados que necesitan una antena de estación base fija en la banda VHF de 170 a 230 MHz. Su sintonía por diagrama permite adaptarla a la frecuencia concreta de cada servicio. Si trabajas entre 135 y 175 MHz, la versión adecuada de la misma serie es la Sirio GPA 135-175.
Especificaciones técnicas de la Sirio GPA 170-230
Especificaciones técnicas de la Sirio GPA 170-230
| Tipo |
Ground plane de 1/4 λ |
|---|
| Rango de frecuencias |
170 - 230 MHz, sintonizable por diagrama |
|---|
| Impedancia |
50 Ohm |
|---|
| Radiación horizontal |
Omnidireccional, 360º |
|---|
| Apertura vertical a -3 dB |
86° |
|---|
| Polarización |
Vertical |
|---|
| Ganancia |
0 dBd / 2,15 dBi |
|---|
| Ancho de banda (ROE 2:1) |
19 MHz a 170 MHz |
|---|
| ROE en resonancia |
≤ 1,2:1 |
|---|
| Potencia máxima |
300 W |
|---|
| Conector |
UHF hembra (SO-239) |
|---|
| Materiales |
Aluminio, latón cromado, nailon y acero inoxidable |
|---|
| Resistencia al viento |
180 km/h (carga de 24 N a 150 km/h) |
|---|
| Altura |
760 mm aprox. |
|---|
| Longitud de los radiales |
410 mm aprox. |
|---|
| Diámetro de mástil |
35 - 40 mm |
|---|
| Peso |
480 g aprox. |
|---|
| Código Sirio |
2105001.00 |
|---|
Sirio GPA 170-230 frente a otras alternativas
La Sirio GPA 170-230 forma parte de la serie GPA, que ofrece la misma construcción en otras bandas, como la GPA 135-175 para VHF baja. Frente a una antena colineal, que concentra la señal en el plano horizontal para ganar alcance, la ground plane de 1/4 de onda ofrece 2,15 dBi con una apertura vertical de 86º, más corta, ligera y sencilla de instalar.
Preguntas frecuentes sobre la Sirio GPA 170-230
¿Cómo se ajusta a mi frecuencia?
La Sirio GPA 170-230 se ajusta variando la longitud del radiante según el diagrama de sintonía del fabricante. Para un ajuste preciso, Sirio recomienda comprobar la ROE con un medidor.
¿Qué conector tiene?
La Sirio GPA 170-230 tiene un conector UHF hembra (SO-239). Necesitas un cable terminado en PL-259.
¿En qué mástil se monta?
La Sirio GPA 170-230 se monta en mástiles de 35 a 40 mm de diámetro. Su base de fundición facilita una instalación firme.
¿Cuánta potencia admite?
La Sirio GPA 170-230 admite hasta 300 W. Comprueba que la potencia de tu emisora no supera ese valor.
