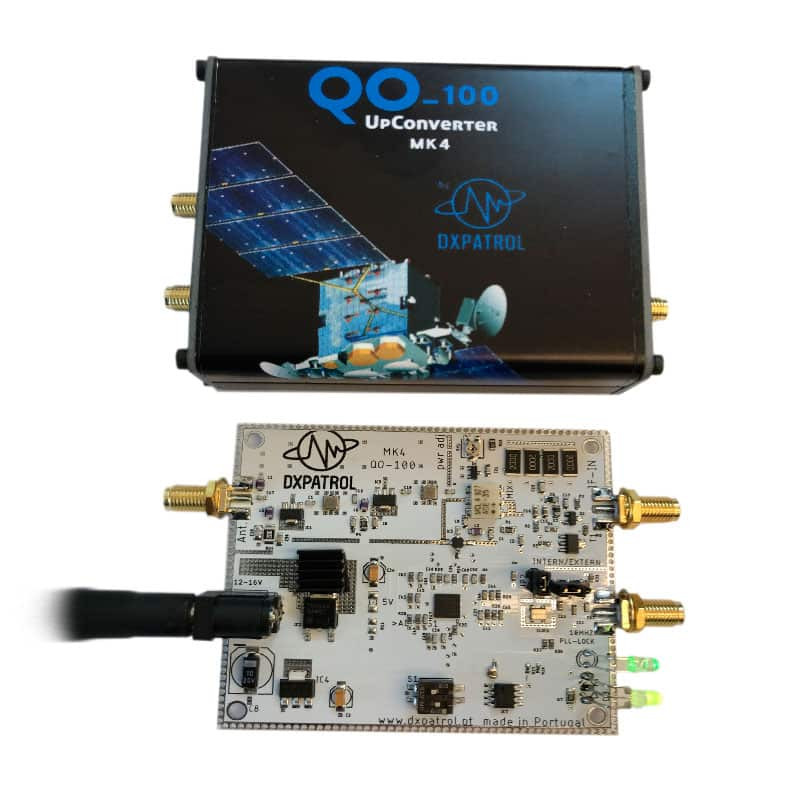

QO-100 MK4 UPCONVERTER BOXED DXPATROL

QO-100 MK4 UPCONVERTER

Convertidor ascendente de bajo costo de 28, 144, 432, 1296MHz.

Características QO-100 MK4 UPCONVERTER:

• Totalmente bloqueable en una referencia TCXO de 10 Mhz interna o en un GPSDO externo
• Función TX / Standby con RF VOX
• Precisión extrema y frecuencia de transmisión de precisión.
• El oscilador local tiene 4 frecuencias preprogramadas de fábrica para 4 usos de FI. ( ver tabla )
• Fácil selección mediante dip switch (s1) a bordo.
• Señal limpia y estable.
• Emisiones espurias = <50dB
• Salida máxima de 200 mW 23dBm (configurada de fábrica en 80 mW para impulsar nuestro amplificador DXpatrol)
• Los osciladores locales utilizan un sintetizador AF4351 de Analog Devices
• Bloqueado en 10 MHz TCXO Oscilador de onda sinusoidal recortada Frecuencias Estabilidad 500ppb
• fuente de alimentación de 10 a 15V
• Consumo de corriente 300mA
• Dimensiones: 77 mm / 67 mm
• Conectores SMA
• Indicación LED verde PLL Lock

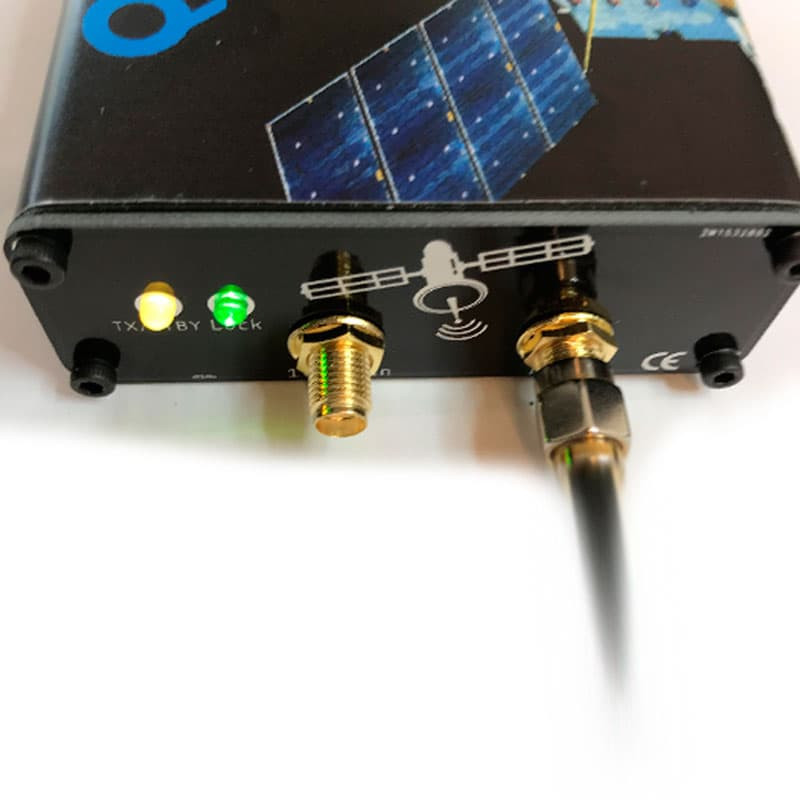

• Indicación LED de TX / Standby Verde / Naranja
• Entrada de RF de 1 a 3 W ( máximo absoluto de 6 W )

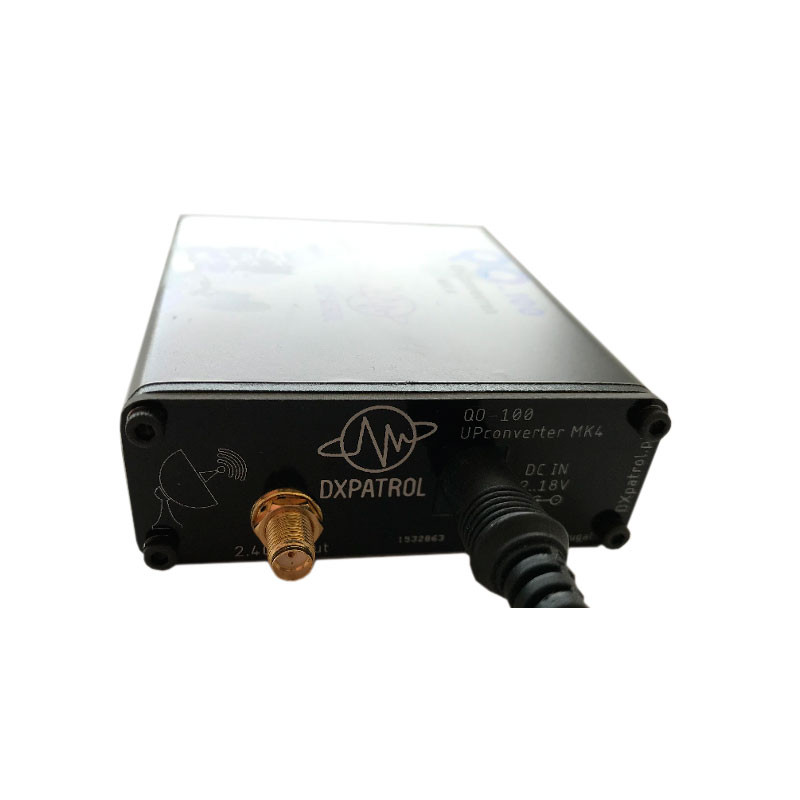

• Nueva conexión de enchufe de CC
• Caja de metal opcional
