PROMAX ATLAS NG Medidor de campo

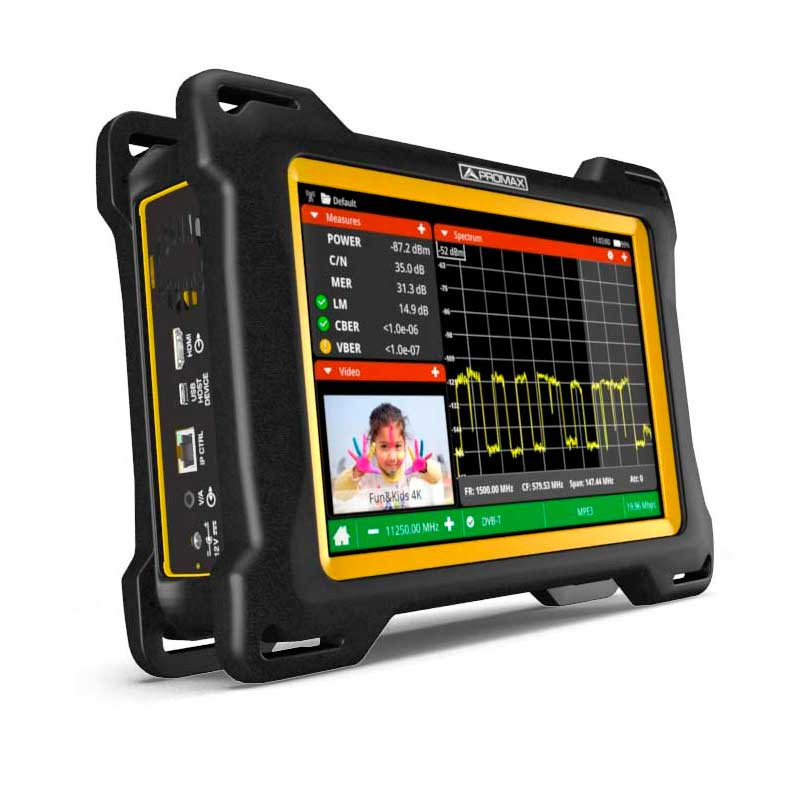

Medidor de campo para ATSC 3.0 NextGen TV y DVB multipropósito PROMAX ATLAS NG

Medidor de campo para broadcast capaz de llegar hasta los 6 GHz cubriendo las bandas S y C, que incluyen las últimas tecnologías en broadcast como NextGenTV ATSC 3.0 y DVB-S2x además de la detección de interferencias de 5G.

Incorpora una entrada 3G-SDI para realizar un diagnóstico completo de señales 3G-SDI, lo que incluye un analizador de audio profesional y diagrama de ojo, y dispone de una entrada SDI externa para ello, aparte de la entrada/salida ASI estándar.

Además dispone de un analizador de IPTV capaz de analizar 4 streams a la vez. La tecnología IP tiene tal difusión en la industria del broadcast que los analizadores deben tener capacidad de recibir y analizar señales IPTV como requisito obligatorio. Así que resulta esencial tener entre manos un analizador que pueda monitorizar y mostrar varios stream IPTV de forma simultánea.

Especificaciones técnicas:

• ESTÁNDARES DE RADIODIFUSIÓN:
• Radio y Televisión Digital Terrestre: DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T, ATSC 1.0, ATSC 3.0, DAB, DAB+
• Cable digital: DVB-C, DVB-C2, J.83 annex-B
• Satélite digital: DVB-S, DVB-S2, DVB-S2x, DSS, DCII (DigiCipher 2)
• Analógico: Analógico terrestre, FM RDS
• MODO ANALIZADOR DE ESPECTROS: De 5 MHz a 6 GHz
• MODO IPTV: Hasta 4 streams simultáneos multicast/unicast (recepción, medida y grabación)
• MODO DE FUNCIONAMIENTO SDI: Entrada/Salida 3 Gbps. Compatible con SD-SDI, HD-SDI y 3G-SDI. Incluye diagrama estadístico de ojo.
• MODO ANALIZADOR WIFI: Analizador de espectros + WiFi dongle
• MODO ANALIZADOR OTT: Soporta MPEG-DASH y HLS. Codecs H.265, H.264, MPEG-2, VP8, VP9, MVC, WMV9, JPEG/MJPEG, VC-1
• MODO ASI-TS: Soporta TS, T2MI, BTS
• FIBRA ÓPTICA OPCIONAL: Medidor óptico selectivo + Conversor óptico a RF

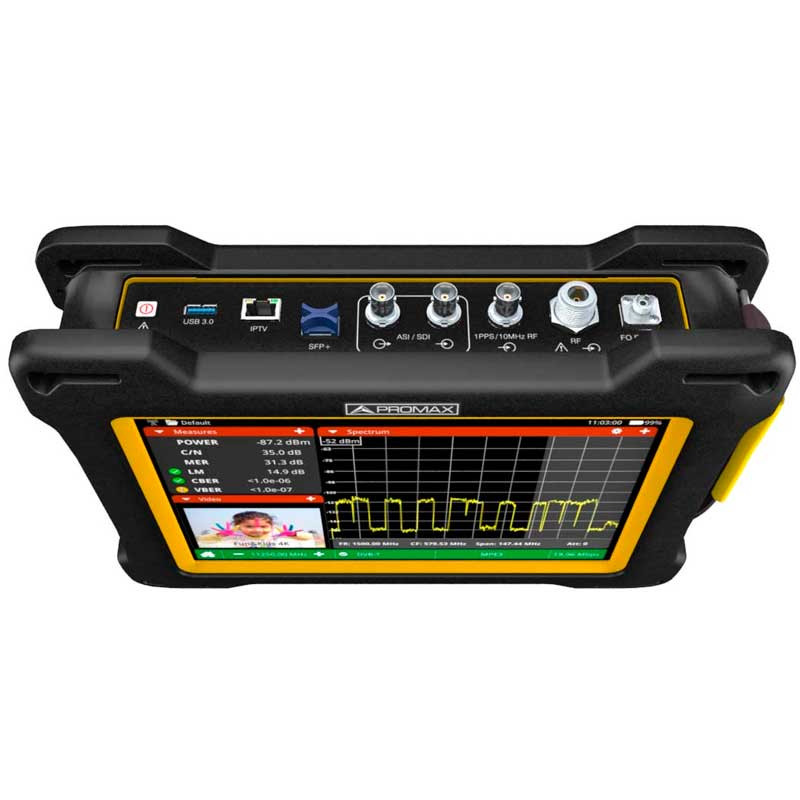

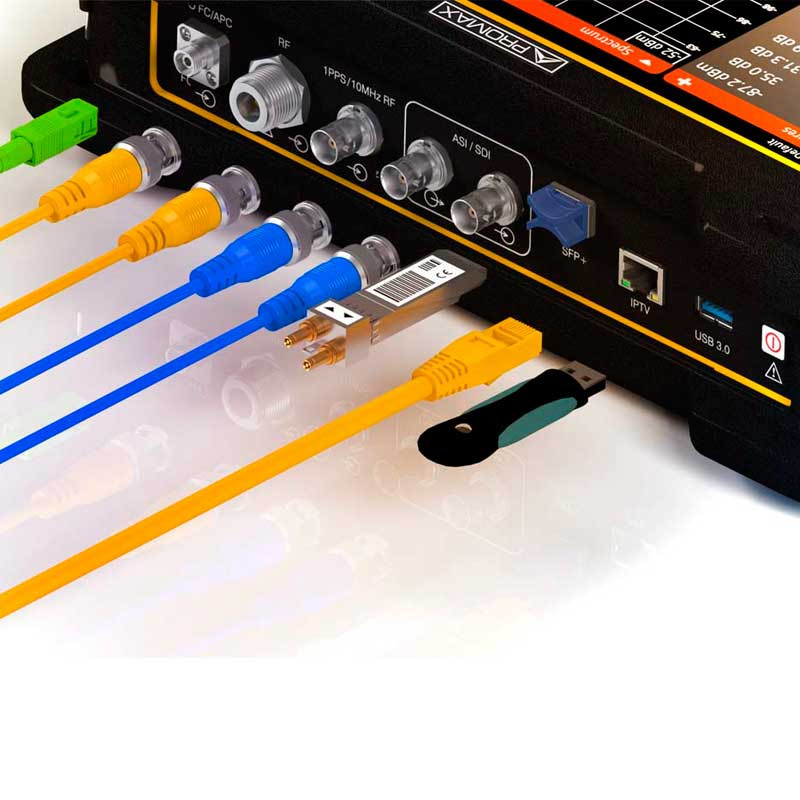

• ENTRADAS Y SALIDAS:
• Entrada universal RF (tipo N, hembra 50 O)
• Entrada y salida ASI/SDI (BNC hembra, 75 O 3 Gbps)
• Conector SPF+
• Entrada analógica de audio/vídeo (jack 3,5 mm)
• Salida HDMI (v1,4b hasta 3840x2160 píxeles @30 Hz)
• USB 2.0 (Micro-B). Almacenamiento y comandos remotos
• Ethernet (RJ45) para webControl y comandos remotos
• Entrada óptica (FC/APC, hembra)
• Referencia 1 PPS / 10 MHz
• Entrada IPTV (Ethernet RJ45 10/100/1000 Mbps)
• Salida estéreo para auriculares (jack 3,5 mm)
• USB 3.0 host (tipo A dispositivos USB-CDC)
• CAM (conforme a DVB-CI, entrada módulo CAM)
• FUNCIONES:
• Diagrama de constelación
• Prueba de interferencia LTE
• Análisis dinámico de ecos
• StealthID (identificación instantánea de parámetros digitales)
• PLS (Physical Layer Scrambling)
• Analizador de espectros ultra rápido
• Descodificador 4K
• Retención de máximos y mínimos
• Medidas y descodificación de Radio FM RDS
• Capturas de pantalla y Datalogger para informes de medida
• Beacon-Flyaways SNG y VSAT
• Wideband LNB
• WiFi
• LTE 1,8 GHz
• OTT
• Grabación de servicios
• Medida de intensidad de campo
• Planificador de tareas
• Merograma
• Espectrograma
• Monitorización de señal
• Control remoto (webControl)
• MER por portadora
• Análisis de cobertura
• Streaming de Vídeo y Audio
• SCAN + TILT
• Grabación de TS
• Análisis de TS
• Medida y descodificación de IPTV multicast
• Atenuación de shoulder
• Network delay
• Análisis DVB-T2 MI
• Diagrama de ojo
• Grabación de ALP
• Deriva de la frecuencia de la portadora
