Nissei DG-503 MAX: Medidor digital profesional de ROE y vatios con modos avanzados para radioafición en HF, VHF y UHF
El medidor digital de ROE y vatios Nissei DG-503 MAX se posiciona como una evolución tecnológica de vanguardia y una de las herramientas de medición más precisas dentro del sector de las radiocomunicaciones profesionales y el entorno de la radioafición. Desarrollado meticulosamente por Nissei, este instrumento avanzado ha sido diseñado para la monitorización en tiempo real de estaciones base. Su principal elemento diferenciador radica en la integración de funciones de medición mejoradas frente a su predecesor estándar, permitiendo capturar de forma digital los picos de potencia en transmisiones complejas y ofreciendo una fiabilidad excepcional tanto a operadores técnicos como a entusiastas de la radio.

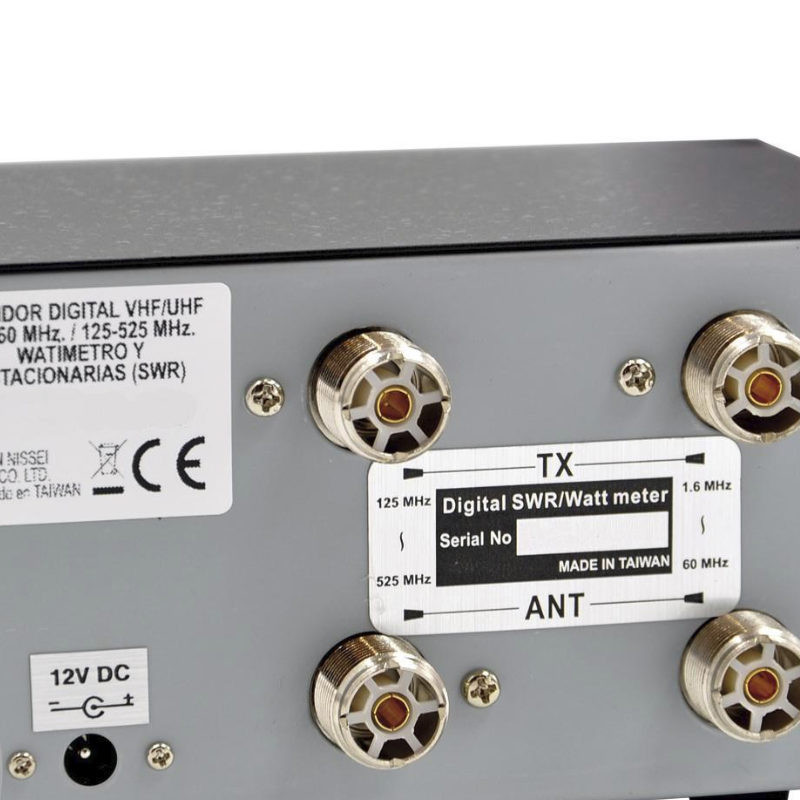

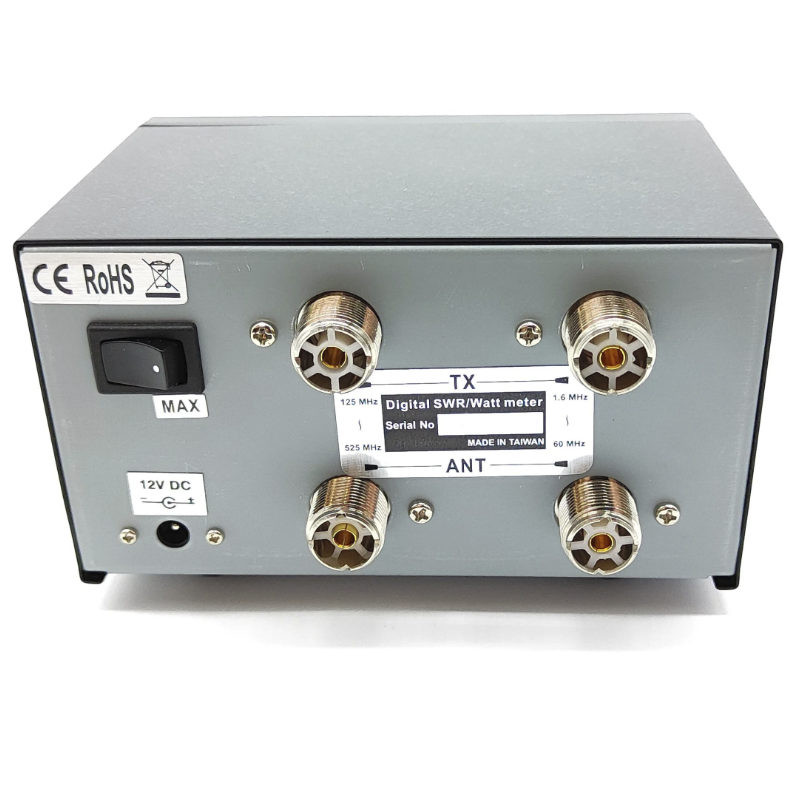

La gran versatilidad de bandas de este medidor de estacionarias digital MAX se apoya en una arquitectura de doble sensor interno independiente, cubriendo un espectro de frecuencias combinado de 1,6 MHz a 60 MHz (bandas de HF y 6 metros) y de 125 MHz a 525 MHz (bandas de VHF y UHF). Esta división por canales independientes faculta al operador para mantener conectados simultáneamente dos transceptores independientes de forma fija en el panel posterior —como un equipo de HF y un bibanda comercial o de radioaficionado—. La alternancia entre ambos sensores se realiza de forma electrónica instantánea mediante un conmutador frontal, evitando el desgaste de los conectores y cables coaxiales.

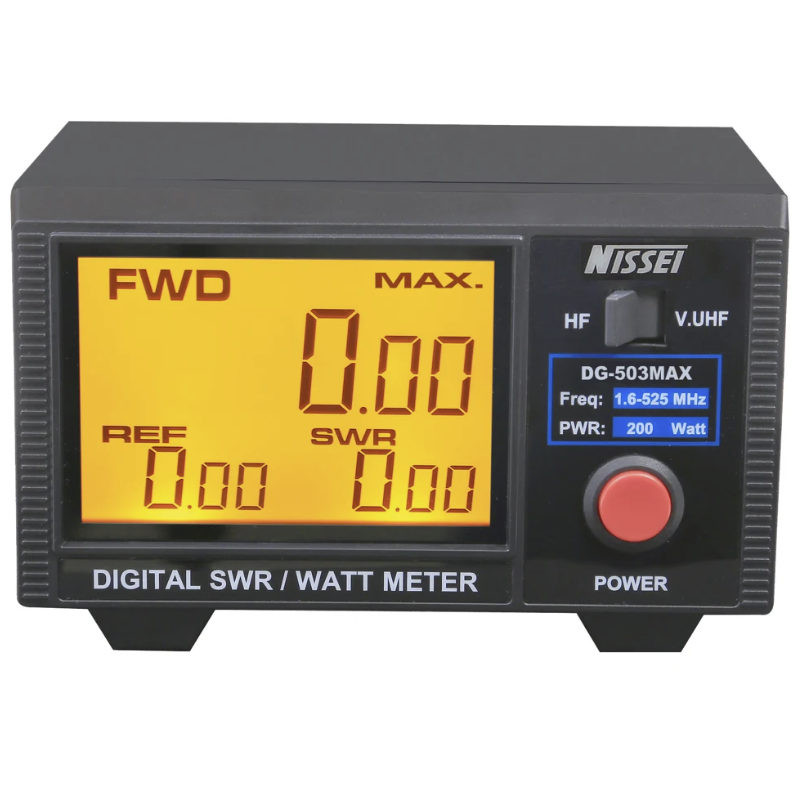

La principal innovación del Nissei DG-503 MAX con medición de picos reside en su electrónica interna actualizada, optimizada para la lectura exacta en diferentes modos de modulación de radiofrecuencia. A diferencia de los medidores convencionales, la versión MAX es capaz de medir con precisión la potencia en modos digitales, analógicos y especialmente en bandas laterales (SSB) a través de su función de retención de picos (Peak Hold). Su generosa pantalla LCD retroiluminada de 3,5 pulgadas presenta de forma clara y con dígitos de gran tamaño los valores de potencia directa (FWD), potencia reflejada (REF) y la relación de ondas estacionarias (ROE / SWR), eliminando los errores de interpretación analógicos.
En lo que respecta al rango dinámico y tolerancia de potencia, este vúmetro digital de radiofrecuencia de 200W está perfectamente calibrado para trabajar con equipos de baja potencia (QRP) o estaciones equipadas con amplificadores. Dispone de escalas de potencia seleccionables de forma manual que toleran mediciones desde un mínimo de 1 W hasta un límite máximo de 200 vatios, cubriendo las potencias de emisión estándar autorizadas. El dispositivo requiere una alimentación externa de corriente continua de 12 V a 13,8 V para activar su microprocesador digital y la brillante iluminación del panel visualizador, incluyendo el cable de alimentación de fábrica.
Características Principales:
- Modo MAX (Peak Hold): Electrónica optimizada para medir picos de potencia de forma exacta en transmisiones de banda lateral (SSB) y modos digitales.
- Pantalla LCD de 3.5 pulgadas: Panel digital retroiluminado de gran visibilidad que muestra simultáneamente potencia directa, reflejada y ROE.
- Doble Sensor Independiente: Entradas dedicadas para cubrir rangos de 1,6-60 MHz y 125-525 MHz, idóneo para estaciones completas de HF/VHF/UHF.
- Rango de hasta 200 Vatios: Tres escalas de potencia seleccionables para ajustarse con precisión a transceptores portátiles, móviles o de base.
- Conectores Profesionales Distribuidos: Incorpora tomas tipo PL (SO-239) para ondas decamétricas y conectores tipo N de bajas pérdidas para UHF.
- Baja Pérdida de Inserción: Circuito pasivo de paso de señal diseñado con una pérdida inferior a 0,1 dB para mantener la integridad de la emisión.
Especificaciones Técnicas:
| Parámetro Técnico |
Especificación / Detalle |
| Producto |
Medidor digital profesional de ROE (SWR) y Vatios (Power Meter) |
| Marca |
Nissei |
| Modelo / Versión |
DG-503 MAX (Edición avanzada con funciones de pico) |
| Rango de Frecuencias - Canal 1 |
1.6 MHz – 60 MHz (Bandas de HF / 50 MHz) |
| Rango de Frecuencias - Canal 2 |
125 MHz – 525 MHz (Bandas de VHF / UHF) |
| Rangos de Potencia Seleccionables |
0 – 200 W (Escalas calibradas para máxima resolución de lectura) |
| Potencia Mínima para Medir ROE |
1 W (Soporta transmisiones de baja potencia tipo QRP) |
| Precisión de Medición Nominal |
+/- 5% (Garantiza análisis rigurosos en laboratorio y estación) |
| Funciones Especiales de Modulación |
Modo MAX integrado para medición de picos (SSB, AM, FM, Digitales) |
| Conectores de Entrada/Salida (HF/VHF) |
2 x SO-239 / UHF Hembra (Compatibles con conectores macho PL-259) |
| Conectores de Entrada/Salida (UHF) |
2 x N Hembra (Terminales de bajas pérdidas mecánicas para alta frecuencia) |
| Pérdida de Inserción del Sistema |
Menor a 0.1 dB (Mantiene intacta la potencia de salida del equipo) |
| Tensión de Alimentación Requerida |
13.8 V CC (Corriente continua para pantalla LCD y procesador) |
| Dimensiones y Peso del Chasis |
140 mm x 84 mm x 122 mm / Aprox. 750 gramos (Formato de sobremesa) |
