Nissei DG-503: Medidor digital de ROE y vatios de alta precisión para radioaficionados en bandas de HF, VHF y UHF
El medidor digital de ROE y vatios Nissei DG-503 se consolida como uno de los instrumentos de medición más avanzados, fiables y precisos dentro del mercado de las telecomunicaciones y el equipamiento para radioaficionados. Diseñado de forma minuciosa por Nissei, este dispositivo ha sido concebido para monitorizar en tiempo real el rendimiento de estaciones de radio base y móviles. Su gran atractivo radica en la capacidad de sustituir las clásicas agujas analógicas cruzadas por un procesador digital rápido, lo que facilita enormemente la lectura de los parámetros fundamentales de transmisión a operadores noveles y experimentados, optimizando la salud de los transceptores.
La versatilidad de frecuencias de este medidor de estacionarias digital destaca por su arquitectura de doble sensor independiente, que abarca un rango operativo combinado desde los 1,6 MHz hasta los 60 MHz (bandas de HF y 50 MHz) y desde los 125 MHz hasta los 525 MHz (bandas de VHF y UHF). Esta división técnica por canales permite mantener conectados de forma simultánea dos equipos de radio diferentes —como un transceptor de HF y un bibanda de V-UHF— hacia sus respectivas antenas, conmutando la visualización de la pantalla al instante mediante un botón físico selector en el panel frontal, sin necesidad de manipular los cables coaxiales traseros.

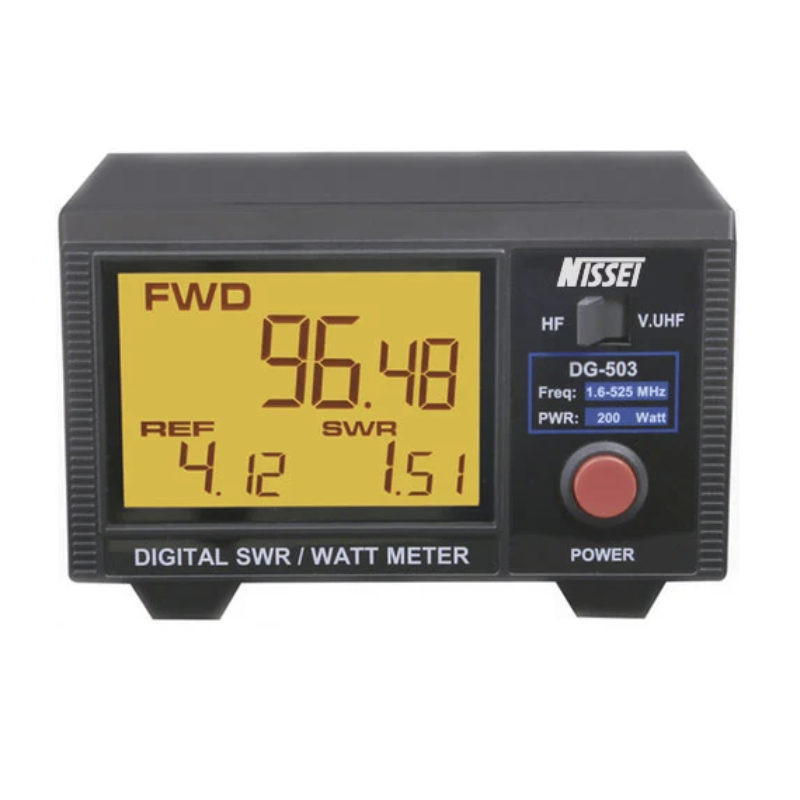

La gran innovación visual del Nissei DG-503 con pantalla LCD retroiluminada de 3,5 pulgadas reside en la claridad con la que presenta las lecturas críticas del sistema de antena. La pantalla digital LCD muestra de forma simultánea, clara y con dígitos de gran tamaño la potencia directa transmitida (FWD), la potencia reflejada (REF) y la relación de ondas estacionarias (ROE / SWR). Al eliminar los errores de interpretación de las escalas tradicionales, el operador de radio puede calibrar sus antenas dipolo o verticales con una precisión milimétrica, protegiendo los transistores de salida del amplificador frente a retornos peligrosos de energía de radiofrecuencia.

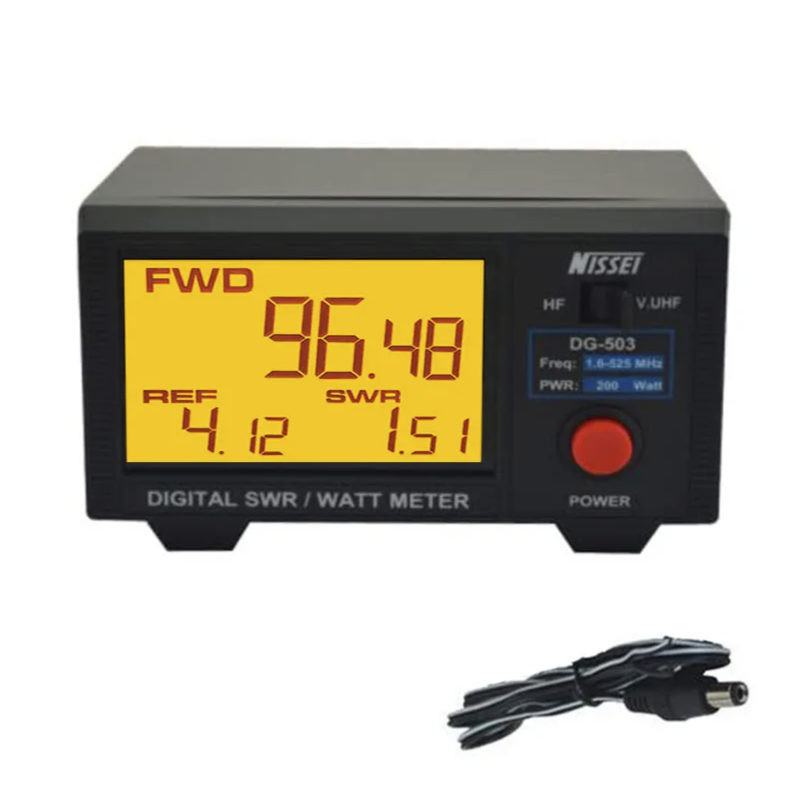

En el plano del rango dinámico y la gestión de potencia, este vúmetro digital de radiofrecuencia está preparado para trabajar en estaciones QRP de baja potencia o instalaciones provistas de amplificadores lineales. Ofrece tres escalas de potencia seleccionables que toleran mediciones desde un mínimo de 1 W hasta un máximo de 200 vatios, cubriendo sobradamente los rangos legales estándar de la mayoría de transceptores del mercado. El equipo requiere una alimentación externa de corriente continua de 12 V a 13,8 V para activar su electrónica digital y la brillante retroiluminación de la pantalla, incluyendo un cable de conexión de fábrica.
Características Principales:
- Pantalla Digital LCD de 3.5": Panel retroiluminado de grandes dimensiones que permite leer simultáneamente la potencia directa, reflejada y la ROE de un vistazo.
- Doble Sensor de Frecuencia: Entradas independientes para cubrir desde 1.6 a 60 MHz y de 125 a 525 MHz, ideal para estaciones completas de HF, VHF y UHF.
- Soporta hasta 200 Vatios: Tres rangos de medición de potencia seleccionables de forma manual para adaptarse tanto a equipos portátiles como a bases de alta potencia.

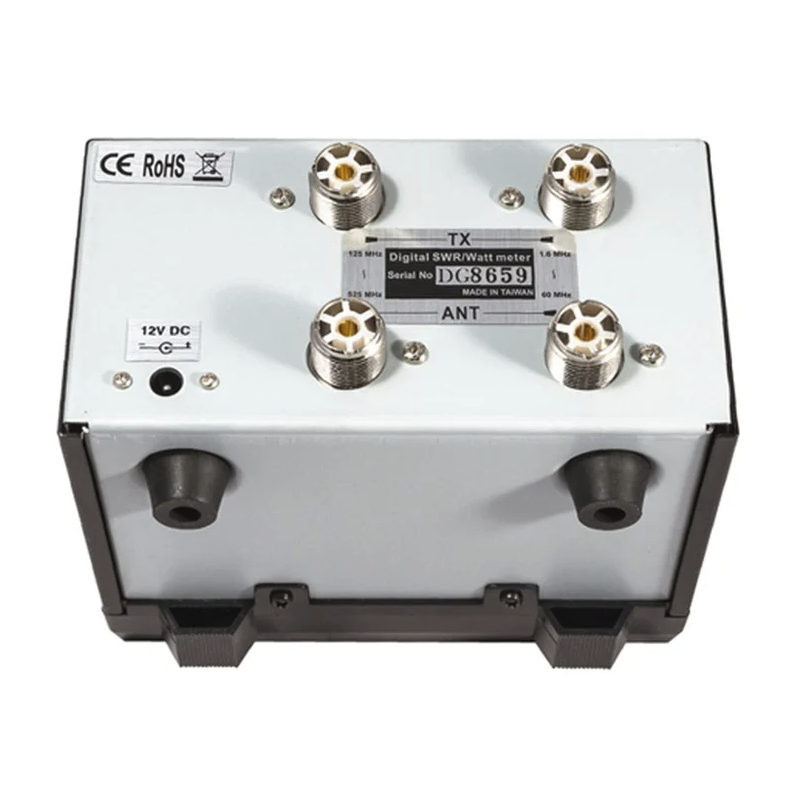

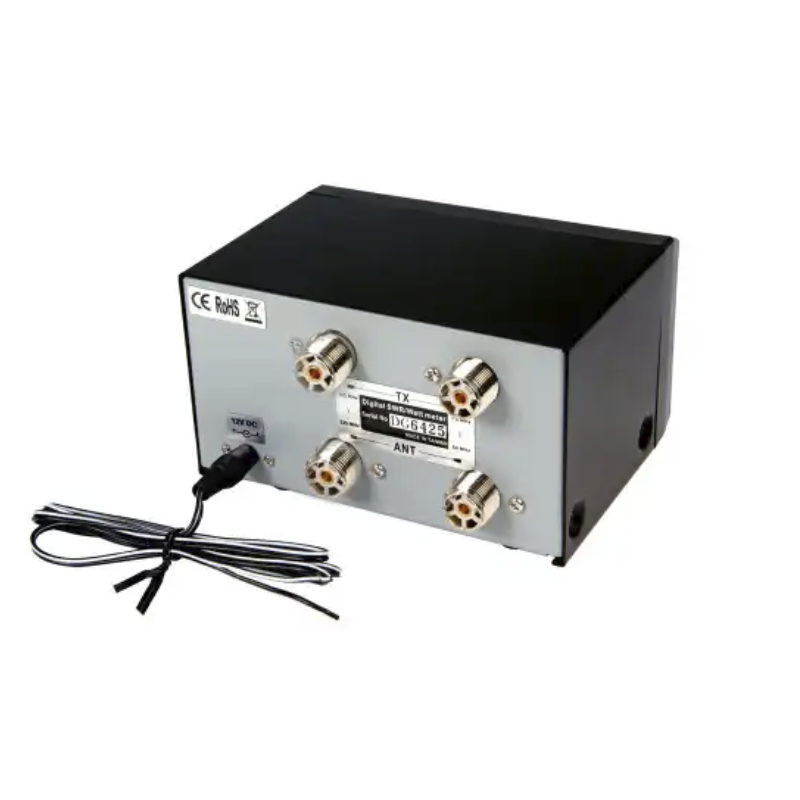

- Conectividad de Bajas Pérdidas: Incorpora tomas de antena tipo PL y tipo N mecánicamente aisladas para preservar la impedancia del sistema en 50 ohmios.
- Conmutación Rápida de Canal: Selector frontal que permite alternar entre el sensor de HF/VHF y el de UHF de forma electrónica y sin desconectar cables.
- Electrónica de Alta Precisión: Margen de tolerancia de error ajustado a tan solo un ±5%, garantizando análisis fiables en instalaciones fijas o móviles.
Especificaciones técnicas:
| Parámetro Técnico |
Especificación / Detalle |
| Producto |
Medidor digital de ROE (SWR) y Vatios (Power Meter) |
| Marca / Fabricante |
Nissei |
| Modelo |
DG-503 |
| Rango de Frecuencias - Sensor 1 |
1.6 MHz – 60 MHz (Bandas de HF / 6 metros) |
| Rango de Frecuencias - Sensor 2 |
125 MHz – 525 MHz (Bandas de VHF / UHF) |
| Escalas de Potencia Soportadas |
0 – 200 W (Rangos seleccionables para lecturas de precisión) |
| Potencia Mínima para Medición de ROE |
1 W (Ideal para transmisiones QRP o de baja potencia) |
| Precisión de Medición |
+/- 5% (Garantiza análisis fiables de la línea de transmisión) |
| Impedancia del Sistema |
50 ohmios - Estándar en equipos de radiocomunicación |
| Conectores Sensor 1 (HF/VHF) |
2 x SO-239 / UHF Hembra (Para conectores macho PL-259) |
| Conectores Sensor 2 (UHF) |
2 x N Hembra (Conectores de bajas pérdidas para microondas) |
| Pérdida de Inserción |
Menor a 0.1 dB (Mantiene la integridad de la señal de radiofrecuencia) |
| Tensión de Alimentación |
13.8 V CC (Corriente continua para iluminación y procesador digital) |
| Dimensiones y Peso Neto |
140 x 84 x 122 mm / 750 g (Formato compacto de sobremesa) |
