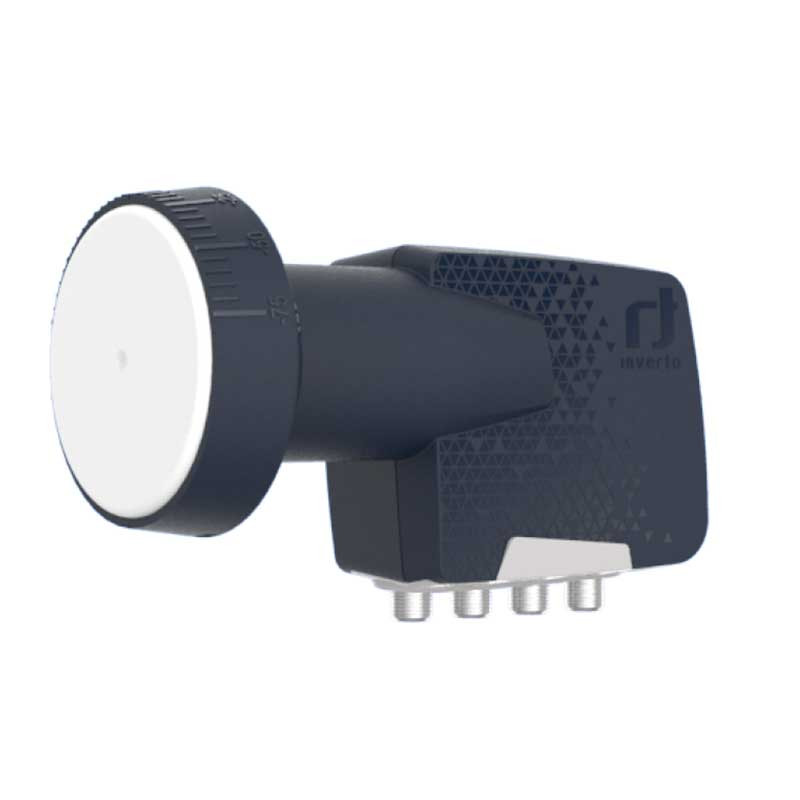

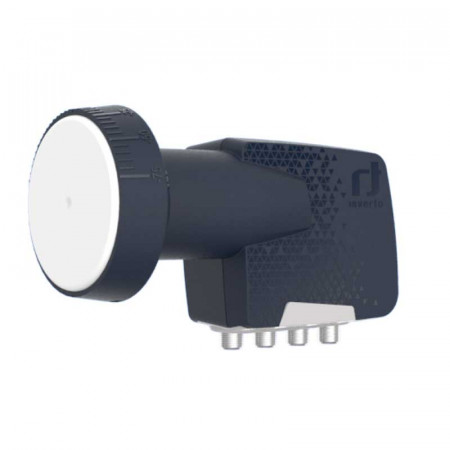

LNB INVERTO QUAD 4 SAL. UNIVERSAL PLL

LNB INVERTO QUAD 4 SAL. UNIVERSAL PLL

El LNB INVERTO QUAD UNIVERSAL PLL proporciona capacidades de recepción optimizadas utilizando la última tecnología de chipset y diseño de guía de onda para la recepción de señal satelital.

El LNB admite transmisiones HD y UHD, ofrece un rendimiento de RF único en su tipo, un consumo de energía muy bajo y está especialmente diseñado para mitigar las interferencias de las transmisiones 4G / LTE.

Características LNB INVERTO QUATTRO UNIVERSAL PLL:

• Ruido de baja fase, compatible con DVB-S2 (HD y UHD)
• Figura de muy bajo ruido
• Bajo consumo de energía
• Aislamiento de alta polarización cruzada
• Estabilidad de alta frecuencia

Características técnicas LNB INVERTO QUATTRO UNIVERSAL PLL:

• Rango de frecuencia de entrada: 10.7 GHz ~ 12.75 GHz
• Rango de frecuencia de salida: 950 MHz ~ 2150 MHz
• Baja frecuencia de banda LO: 9,75 GHz
• Alta frecuencia LO de banda: 10,6 GHz
• Figura de ruido: 0.2 dB típ. (0.7 dB máx.)
• Precisión de frecuencia LO @ 25 ° C: ± 500 kHz máx.
• Deriva de temperatura LO: ± 1.0 MHz máx.
• Ruido de fase LO @ 10 kHz: -80 dBc / Hz máx.
• Ganancia de conversión: 55 dB min.
• Ondulación de ganancia (más de 26 MHz de ancho de banda): ± 0.6 dB
• Variación de ganancia (sobre banda completa): ± 3 dB
• Rechazo de imagen: 40 dB min.
• Intermodulación de 3er orden - ICP3: 10 dBm min.
• Punto de compresión de 1 dB (@ salida): 0 dBm min.
• Aislamiento de polarización cruzada: 22 dB tip. 20 dB mín.
• Señal de control Ca (V): 11.0 V ~ 14.0 V
• Señal de control Cb (H): 16.0 V ~ 20.0 V
• Señal de control Cc (cambio de banda): 22 kHz ± 4 kHz, 0.4 V ~ 0.8V pp
• Salida VSWR: 2.5: 1
• En el nivel espurio de la banda: -60 dBm máx.
• Consumo actual: 240 mA máx. @ 11 VDC ~ 20 VDC
• Temperatura de funcionamiento: -35 ° C ~ +60 ° C
• Impedancia de salida: 75 Ohm
• Tipo de conector de salida: Tipo F (hembra)
• Plato relación F / D 0.6
• Peso: 221 g
