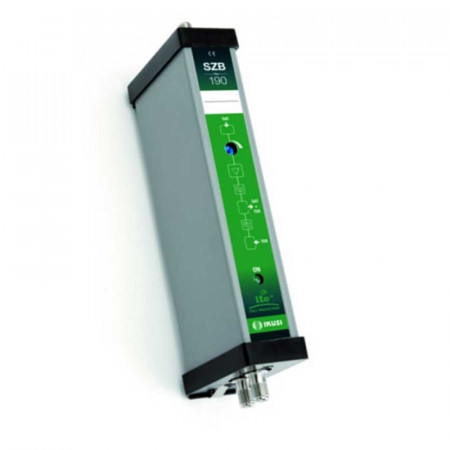

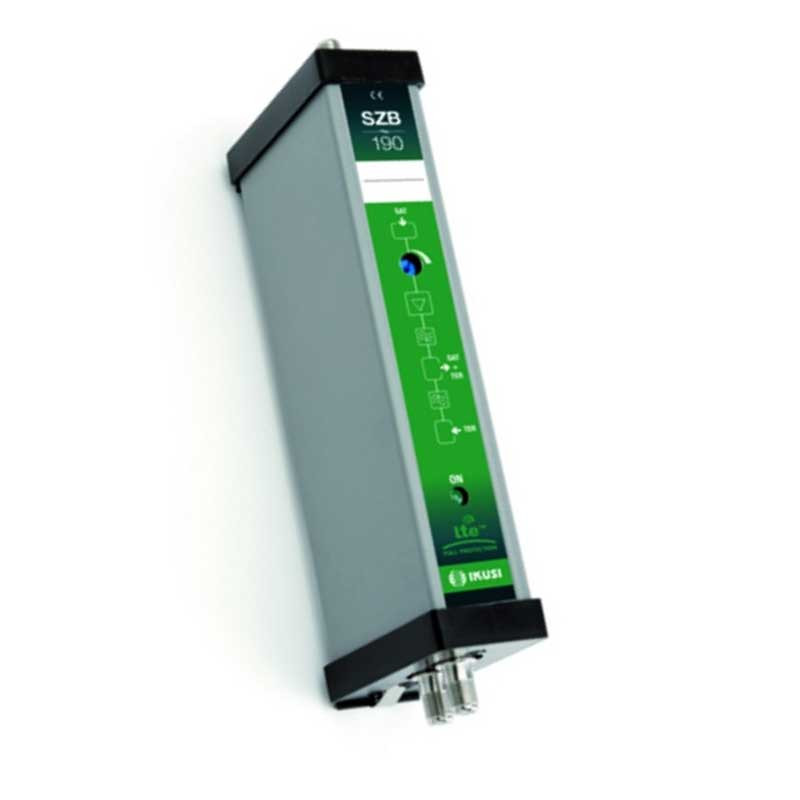

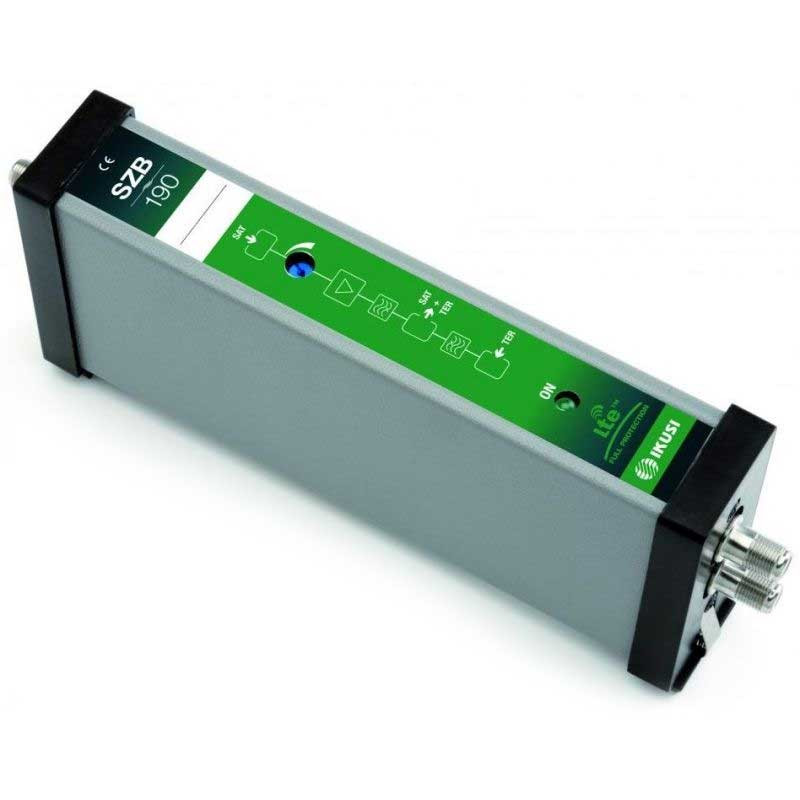

Amplificador FI Satélite SZB IKUSI SZB-190

Amplificador/Acoplador de FI-SAT IKUSI SZB-190

Amplificador FI Satélite SZB con alto nivel de salida 120dBuV, con 1 entrada satélite 950-2150 MHz con ganancia ajustable y respuesta preacentuada para compensar pérdidas de cable, 1 entrada de acoplamiento terrestre 5-862 MHz y 1 salida satélite+terrestre, para utilización preferente en estaciones de procesamiento monocanal terrestre SZB, MZB y MZ6. Montaje como un módulo más.

Características:

• Conexión automática de la alimentación por borne de contacto.
• Telealimentación LNB. Generación de señales tensión/tono para selección de polaridad (H/V) y banda de frecuencias (alta/baja).
• Programación mediante microinterruptores.
• Puente Z suministrado

Especificaciones técnicas:

• Banda FI-Sat dB: 950 - 2150
• Ganancia (pendiente fija 7 dB) dB: 33 (950 MHz) - 40 (2150 MHz)
• Ajuste de ganancia dBuV: 18
• Nivel de salida (IMD -35dB, EN 50083-3) dB: 120
• Figura de ruido (máx. ganancia) mA: < 8
• Banda terrestre MHz: 5 - 862
• Pérdidas de acoplamiento terrestre dB: < 1
• Tensión de alimentación VDC: + 24
• Consumo de corriente mA: 120
• Tensión/Tono inyectable en puerta entrada FI satélite: +13 / +18 V DC - 0 / 22 kHz
• Corriente máx telealimentación LNB mA: 350 (a +18 V DC ) / 250 (a +13 V DC )
