Cable DMX con alimentación OFC de color Negro

Cable Altavoz Activo Híbrido Par Balanceado

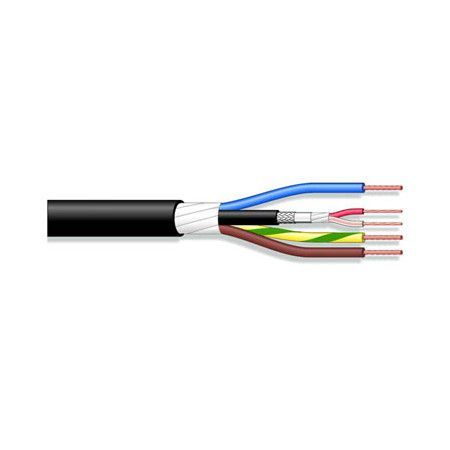

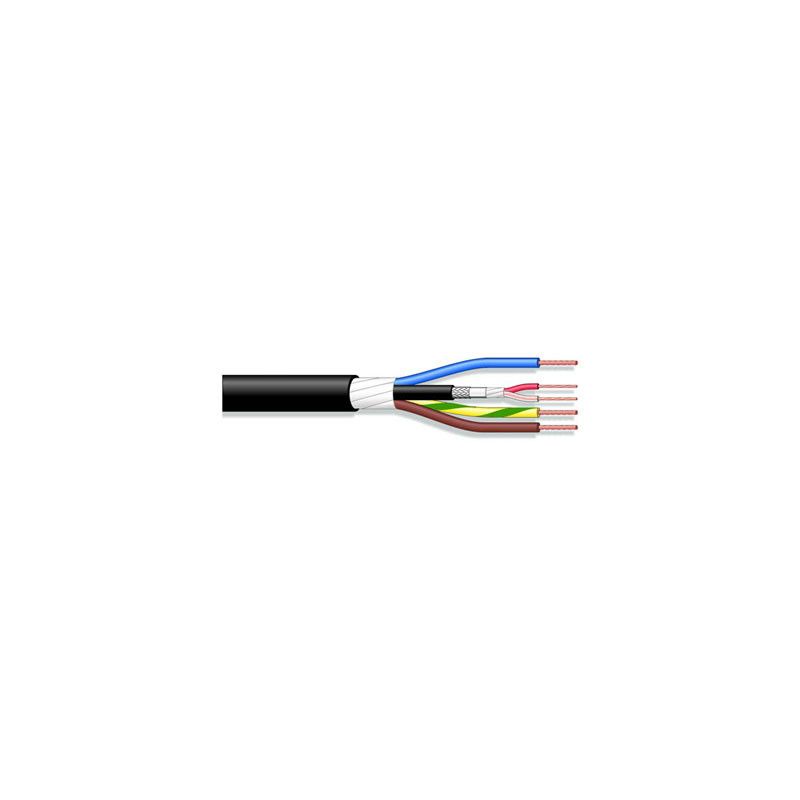

Cable híbrido compuesto por un par balanceado digital de cobre estañado OFC TC de 0,24 mm² y tres conductores de alimentación de cobre OFC en las versiones de 0,75 mm², 1,50 mm² y 2,50 mm² de sección.

El par balanceado está diseñado para la transmisión de señales digitales de acuerdo con los estándares AES/ EBU y DMX con una impedancia característica de 110 Ohm constante y estable en todo su recorrido. El doble blindaje de cinta de aluminio y trenza de cobre estañado OFC del par, protege la instalación eficazmente de las interferencias electromagnéticas.

Permite transportar, en un mismo y único cable, la alimentación y una señal digital o analógica. Óptima transmisión para recorridos largos. Posee excelentes prestaciones, gran robustez. Es fiable y seguro. Destaca su eficiente comportamiento y con Cubiertas UL-PVC no propagadoras de la llama.

Características técnicas:

• Conductores: Cobre estañado OFC TC
• Aislamiento: HDPE Ø 1,55 mm
• Colores: Rojo-Blanco
• Pantallas:
• Cinta AL 100% cobertura
• Hilo de drenaje OFC TC
• Trenza OFC TC 85% cobertura
• Cubierta: UL-PVC Ø4,60 mm
• Color: Negro

• Conductores: Cobre pulido flexible BC
• Aislamiento: UL-PVC
• Colores: Azul – Marrón – Verde + Amarillo

• Elem. constr: Cinta no tejida
• Cubierta: UL-PVC Ø 10,00 mm
• Color: Negro

Características eléctricas:

• Impedancia: 110 Ohm
• Resistencia 20ºC:
• Conductor: 72,3 Ohm/km 27,5 12 8,6
• Pantalla: 18,8 Ohm/km ± 5%
• Aislamiento: mín. 500M Ohm/km ± 5%
• Capacidad c/c: 72,3 pF/m
• Capacidad c/p: 136 pF/m
• Inductancia 20°C: 28,6 µH/m
• Tensión máx.: CA 49 V 300-500 V

Características físicas:

• No propagador de la llama IEC 60332-1
• Temperatura de servicio: -15ºC/ +70ºC

Aplicaciones:

• Señales de sonido digital AES/EBU y control Iluminación DMX512 donde se requiera alimentación.
• Señales de sonido analógicas. Altavoces activos.
• Instalaciones fijas y móviles.
• Instalaciones de broadcast, estudios de grabación, eventos musicales, edificios públicos, teatros.
