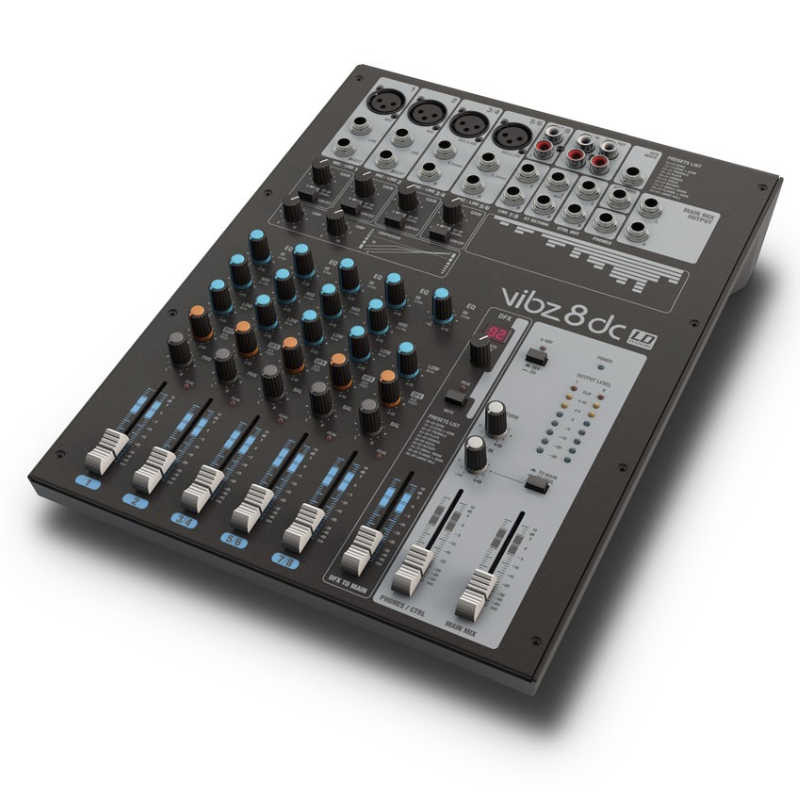

Esta mesa se usa para mejorar, ajustar y mezclar señales de audio de varias fuentes: micrófonos, instrumentos, reproductores o dispositivos de grabación. Permite controlar el volumen, ecualizar el sonido, aplicar efectos digitales, controlar la salida principal a altavoces o sistemas de PA, y monitorear la mezcla con salidas específicas para auriculares o monitores. Es ideal en actuaciones en vivo de pequeños grupos, instalaciones fijas, estudios domésticos o como submezclador dentro de una configuración mayor.
| Generales |
| Tipo de producto |
Mesas de mezclas |
| Tipo |
Live |
| Número de canales |
8 |
| Canales mono |
| Canales de entrada mono micro/línea |
4 |
| Conectores de entrada mono de micro |
Jack de 6,3 mm estéreo, XLR |
| Canal de inserción |
2 |
| Conexiones de inserción |
Jack de 6,3 mm estéreo |
| Tipo de entrada mono de micro |
Balanceada electrónicamente |
| Respuesta en frecuencia de entrada mono de micro |
10 - 45000 Hz |
| Ganancia de la entrada mono de micro |
0 - 50 dB |
| THD de entrada mono de micro |
0,0058% |
| Impedancia de entrada mono de micro |
4k Ohmio(s) |
| Relación S/N entrada mono de micro |
113 dB |
| Tipo de entrada mono de línea |
Balanceada electrónicamente |
| Respuesta en frecuencia de entrada mono de línea |
10 - 45000 Hz |
| Ganancia de la entrada mono de línea |
0 - 50 dB |
| THD de entrada mono de línea |
0,0045 % |
| Impedancia de entrada mono de línea |
21k Ohmio(s) |
| Relación S/N entrada mono de línea |
113 dB |
| EQ de agudos de canal mono |
+/- 15 dB @ 12000 Hz |
| EQ de medios de canal mono |
+/- 15 dB @ 2500 Hz |
| EQ de graves de canal mono |
+/- 15 dB @ 80 Hz |
| Controles de canales de entrada mono de micro y de línea |
Ecualizador de 3 bandas (High, Mid, Low), AUX (DFX) postfader, compresor (canales 1+2), Gain, Nivel de canal, Filtro de corte de bajos (75 Hz), Pan |
| Alimentación fantasma |
48 VDC conmutables |
| Canales estéreo |
| Canales de entrada estéreo de línea |
3 |
| Conexiones de entrada estéreo de línea |
Jack de 6,3 mm estéreo |
| Tipo de entrada estéreo de línea |
No balanceado |
| Respuesta en frecuencia de entrada estéreo de línea |
10 - 45000 Hz |
| Ganancia de la entrada estéreo de línea |
0 - 50 dB |
| THD de entrada estéreo de línea |
0,0045 % |
| Impedancia de entrada estéreo de línea |
3,7k Ohmio(s) |
| Relación S/N entrada estéreo de línea |
116 dB |
| EQ de agudos de canal estéreo |
+/- 15 dB @ 12000 Hz |
| EQ de medios de canal estéreo |
+/- 15 dB @ 2500 Hz |
| EQ de graves de canal estéreo |
+/- 15 dB @ 80 Hz |
| Controles de canales de entrada estéreo de línea |
Ecualizador de 2 bandas (altos, bajos), Ecualizador de 3 bandas (High, Mid, Low), AUX (DFX) postfader, Balance, Gain, Nivel de canal, Filtro de corte de bajos |
| Sección principal |
| Canales de envío auxiliar/efectos |
1 |
| Conexiones de envío auxiliar/efectos |
jack estéreo de 6,3 mm no balanceado |
| Canales de retorno AUX estéreo |
1 estéreo |
| Conexiones de retornos AUX estéreo |
2 jacks estéreo de 6,3 mm |
| Canales de salida estéreo Tape |
1 estéreo |
| Conexiones de salida estéreo Tape |
2 x RCA (Cinch) |
| Canales de entrada estéreo Tape |
1 estéreo |
| Conexiones de entrada estéreo Tape |
2 x RCA (Cinch) |
| Salidas principales no balanceadas estéreo |
1 |
| Conexiones de salidas principales no balanceadas estéreo |
Jack de 6,3 mm estéreo |
| Impedancia de salida principal estéreo no balanceada |
120 Ohmio(s) |
| Nivel máximo de salida estéreo de línea no balanceada |
20 dBu |
| Salidas estéreo Control Room |
1 |
| Conexiones de salida estéreo Control Room |
Jack de 6,3 mm estéreo |
| Salida de auriculares |
1 |
| Conectores de salida para auriculares |
Jack de 6,3 mm estéreo |
| Procesador digital de efectos |
resolución de 24 bits AD/DA |
| Número de Presets |
100 |
| Conexión del pedal DFX MUTE |
Jack de 6,3 mm estéreo |
| Controles de la sección principal |
Botón DFX Mute, DFX Presets, nivel DFX To Main, Nivel de auriculares/Control Room, Control de nivel principal, Alimentación fantasma, nivel de retorno estéreo |
| Indicación |
Vúmetro de 8 segmentos, Pico de canal, Pico/mute DFX, Alimentación fantasma, Power |

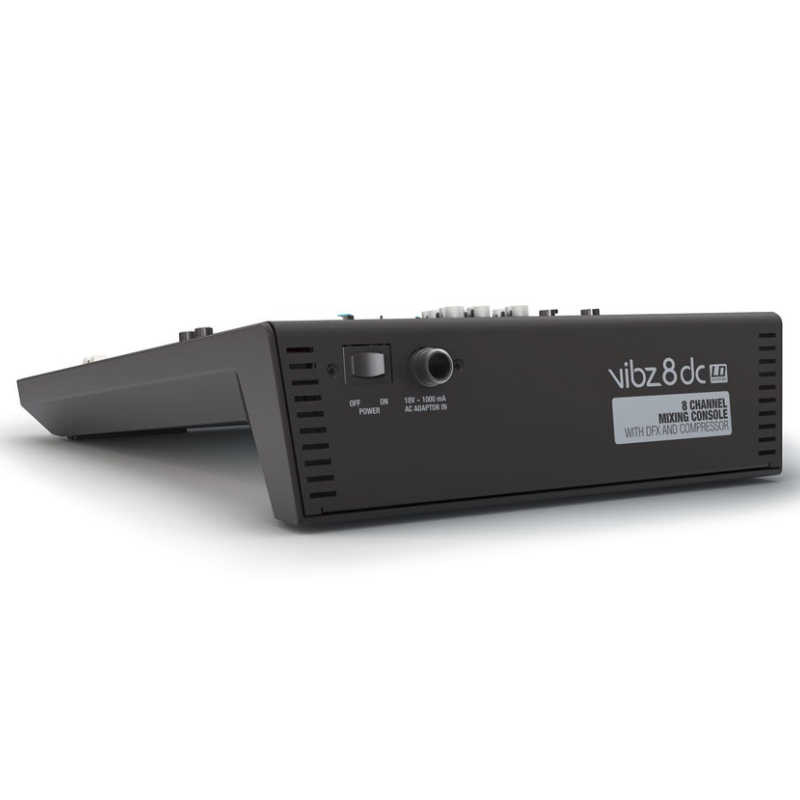

| Alimentación eléctrica |
fuente de alimentación externa de 18V DC, 1 A, 230 V |
| Ancho |
265 mm |
| Altura |
78 mm |
| Fondo |
352 mm |
| Peso |
2,3 kg |
