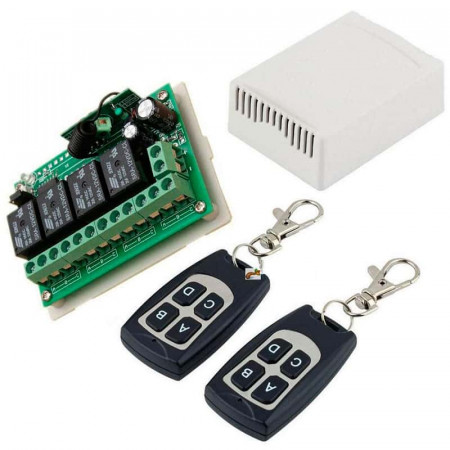

KIT RECEPTOR INTERIOR 433MHZ Y 2 MANDOS UNIV.

Sistema de control remoto inalámbrico de 4 canales y 2 mandos

Este sistema de control remoto inalámbrico de CC de 4 canales funciona en modo alterno, momentáneo, bloqueado, anclado más modo de control momentáneo (configure el modo como desee libremente). Fácil de instalar y funcionar. Simplemente presione ligeramente el botón en el control remoto, puede controlar DC universal aparatos eléctricos. Se aplica para control remoto ligero, control remoto de motor, puerta de garaje control remoto, control remoto de puerta, etc...

Características Kit Receptor 433MHZ y 2 Mandos:

• Control inalámbrico, fácil de instalar.
• Luces de control, motores, ventiladores, puertas / cerraduras / ventanas / persianas / automóviles operados eléctricamente o Otros electrodomésticos.
• Puede encender / apagar el receptor con el transmisor (control remoto) desde cualquier lugar
• dentro de un distancia razonable; La señal inalámbrica de RF puede pasar a través de paredes,
• pisos y puertas.
• Con características de protección de potencia inversa y protección contra sobrecorriente.
• Indicación audible / visual
• Uno / varios transmisores pueden controlar uno / varios receptores simultáneamente.
• Si utiliza dos o más receptores en el mismo lugar, puede configurarlos con diferentes códigos.
• Frecuencia de transmisión: 315MHz Receptor: Canal: 4 CH
• Modos de control: alternar, momentáneo, bloqueado, momentáneo + bloqueado
• Tipo de codificación: código fijo Configuración de codificación: aprendiendo
• Fuente de alimentación (voltaje de funcionamiento): DC12V
• Tamaño de PCB: 68 mm x 48 mm x 20 mm
• Tamaño de la caja: 75 mm x 55 mm x 30 mm
• Corriente estática: =6mA Potencia máxima: 7A
• Longitud de la antena telescópica externa: 80 mm / 305 mm (estiramiento)
• El receptor tiene un mayor rango de trabajo con antena telescópica externa

Transmisor:

• Modelo No.: C-4
• Canal: 4 CH
• Distancia de control remoto: 100 m (teóricamente)
• Codificar: código fijo por soldadura
• Uso:
• Configuración del modo de control Alternar: JP2 Jumper desconectado / desconectado
• Modo de control bloqueado (Canal 1 ∼ 4): Presione -> Encendido, otros relés Apagados; Presione otro
• botón -> Apagado.
• Configuración del modo de control Momentáneo: JP2 Jumper se conecta en los pines 3 y 4
• Modo de control Momentáneo (Canal 1 ∼ 4): Mantenga presionado -> Activado; Suelte -> Desactivado.
• Configuración del modo de control Bloqueado: el puente JP2 se conecta en los pines 1 y 2
• Modo de control Alternar (Canal 1 ∼ 4): Presione -> Encendido; Presione nuevamente -> Apagado.
• Configuración del modo de control Momentáneo + Enclavado: Conecte el Pin 1 y Pin2, Pin 3 y Pin
• 4 Modo de control Momentáneo (Canal 1, 2): mantenga presionado -> Activado; Suelte -> Desactivado.
• Modo de control bloqueado (Canal 3, 4): Presione -> Encendido; Presione nuevamente -> Apagado.

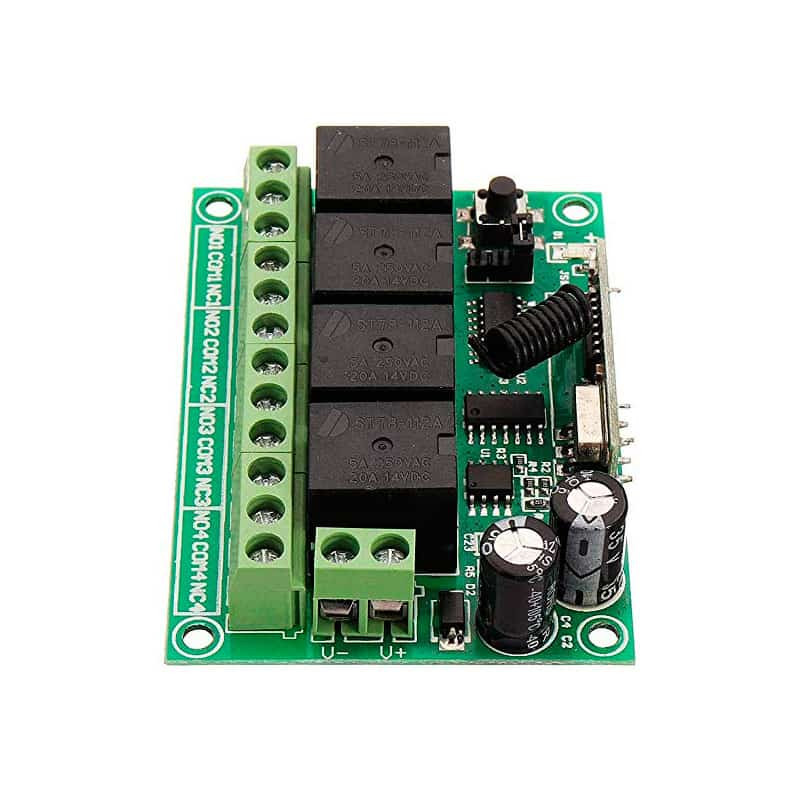

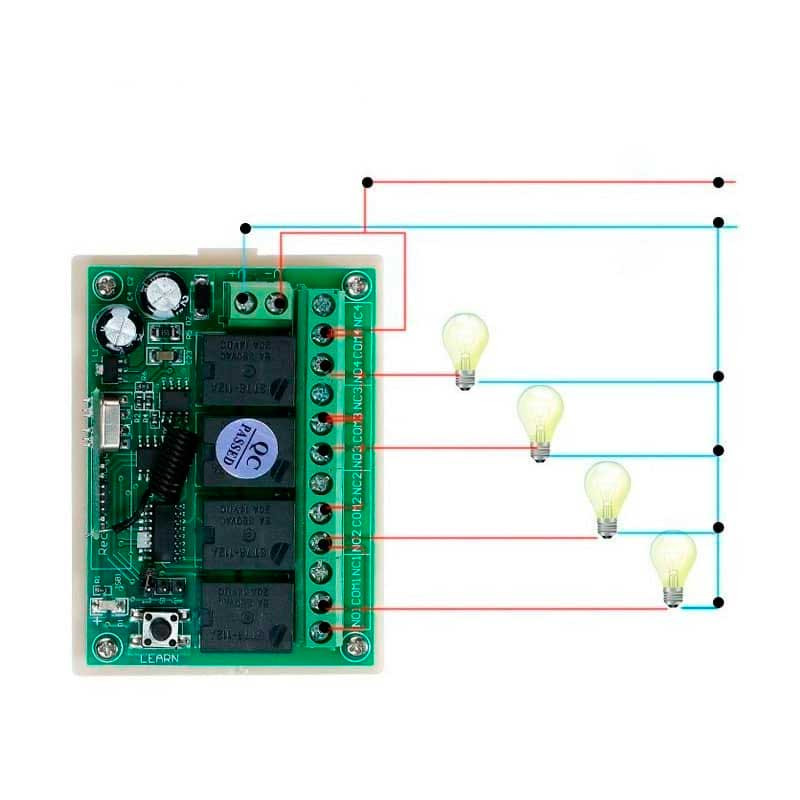

Descripción de cada ubicación de terminal:

• GND a la entrada negativo / +V a la entrada positiva
• terminal 1 es el primer extremo de salida de relé No. 1 normalmente cerrado;
• terminal 2 es la primera salida de relé No. 1 común;
• terminal 3 es la primera salida de relé normalmente abierta;
• terminal 4 para los dos primeros grupos terminal de salida de relé normalmente cerrado;
• terminal 5 para los dos primeros conjuntos de salida de relé común;
• terminal 6 de los dos primeros conjuntos de salida de relé que normalmente comienza;
• terminal 7 de los primeros tres grupos normalmente cerrado terminal de salida de relé;
• terminal 8 de los primeros tres conjuntos de salida de relé común;
• terminal 9 para las primeras tres salidas de relé normalmente abiertas;
• terminal 10 para los primeros cuatro grupos terminal de salida de relé normalmente cerrado;
• terminal 11 para las primeras salidas de relé No. 4 comunes;
• terminal 12 para las primeras salidas de relé No. 4 normalmente abiertas;

Especificaciones técnicas:

• Relé de RF, 4 canales
• Voltaje de trabajo: 11V ~ 14V DC
• Banda de trabajo: 433 MHz
• Consumo elegante: 10 mA
• Max. consumo: 200mA (4 relés)
• Rango: 15 ~ 50 m
• Contactos de relé: 1x cambio
• Relé de carga de contacto: 30 V / 10 A CC, 250 V / 10 A CA, se aplica a carga resistiva
• Controlador: 4 botones (A, B, C, D)
• Baterías del controlador: CR2032
• Peso: 22g
• Dimensiones del tablero: 65 x 50 x 20 mm.

La distancia teórica es de 100 m, que se operará en campo abierto; sin barreras y sin ninguna interferencia. Pero en la operación real, se ve obstaculizada por árboles, paredes u otros obstáculos, o interferido por otras señales. Por lo tanto, la distancia real no puede alcanzar los 100 m.
